瞄具极品EOTech的全息衍射瞄准镜全系列

在1950年代后期,密歇根环境研究所(Environmental Research Institute of Michigan)的研究人员研制了合成孔径雷达(SAR),大大地改善了雷达图像。在合成孔径雷达的基础上,又发明了全息摄影技术(holography)并因此而获得了诺贝尔奖。全息衍射技术开始是作为战斗机的射击瞄准装置,然后又用到直升机上,然后进一步发展成平视显示器(HUD)。
当这项技术越来越小型化之后,在1995年,ERIM建立了一家子公司,称为电子-光学技术有限公司,简称EOTech,专门

在1950年代后期,密歇根环境研究所(Environmental Research Institute of Michigan)的研究人员研制了合成孔径雷达(SAR),大大地改善了雷达图像。在合成孔径雷达的基础上,又发明了全息摄影技术(holography)并因此而获得了诺贝尔奖。全息衍射技术开始是作为战斗机的射击瞄准装置,然后又用到直升机上,然后进一步发展成平视显示器(HUD)。



当这项技术越来越小型化之后,在1995年,ERIM建立了一家子公司,称为电子-光学技术有限公司,简称EOTech,专门研制和生产轻武器用的全息衍射瞄准镜。第一代全息衍射瞄准镜在1996年1月投放市场,在2000年1月又推出了增加夜视镜兼容能力及其他功能的第二代全息衍射瞄准镜。在2005年,EOTech公司被L3通信集团收购。

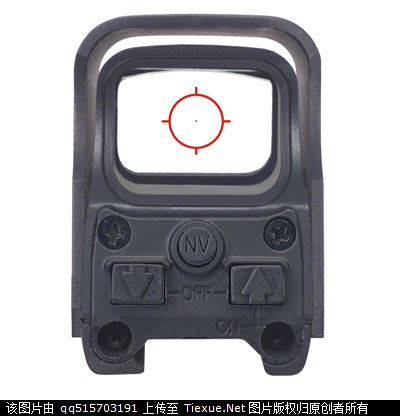

EOTech的分划是投射到一块直立的硬玻璃上的激光图像,就如同红点镜一样,射手用全息图像的分划瞄准目标。而且每个瞄准镜都有多种不同的分划任射手选择(下图所示),而红点镜大多数没有这样的功能(俄罗斯的KOBRA就可以做到)。

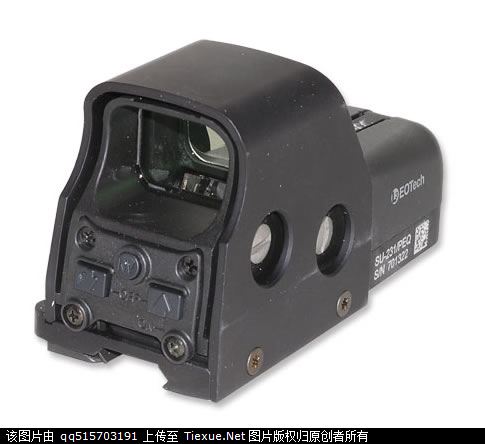

EOTech公司把自己的产品称之为HWS,即全息衍射图像武器瞄准具(Holographic Weapon Sight)的缩写,现在的EOTech公司并不是唯一生产全息衍射瞄准镜的企业,大家一般都把他们的产品也称为EOTech。最初的第二代HWS型号最初为551型和552型,后来又推出了553型、XPS3型等多种型号,虽然以前的型号也有被美军使用,不过EOTech 553型是正式被美军采用,并定型为SU-231/PEQ。

551系列



瞄具极品EOTech的全息衍射瞄准镜

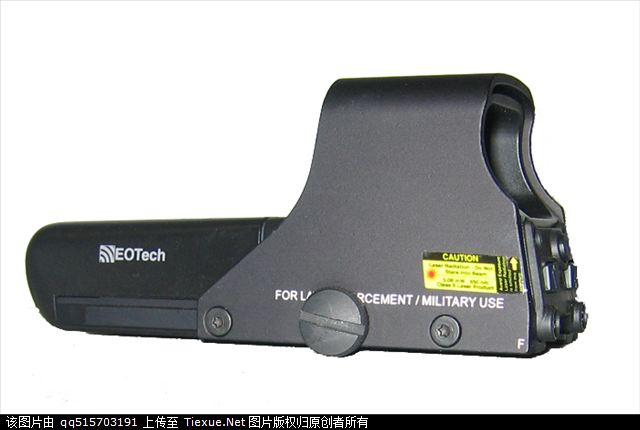

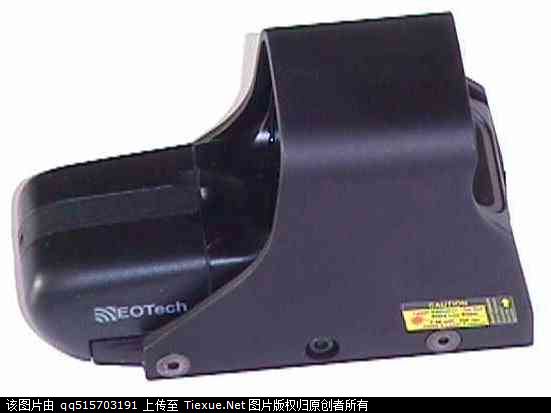

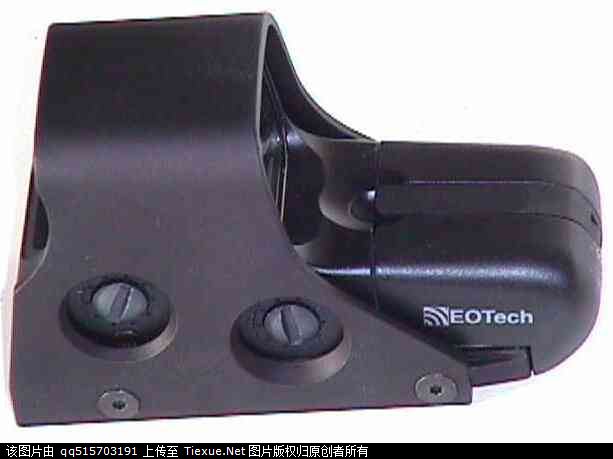

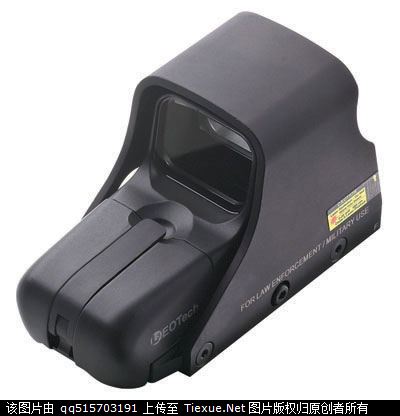

EOTech 551系列是第二代EOTech全息瞄准镜的早期型号,在推出553系列后,551系列就已经停产。551系列尺寸为102×49×60mm(长×宽×高),重250克,使用两节1.5伏的N-TYPE电池

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



553系列



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

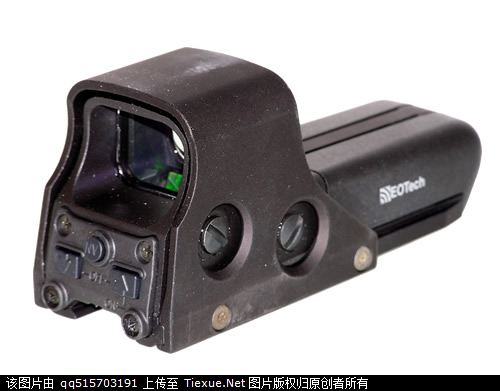

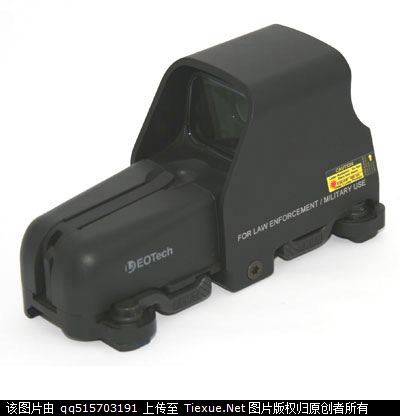

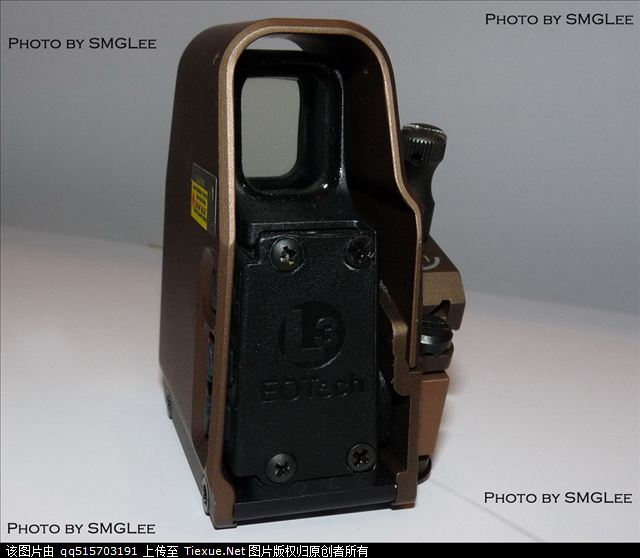

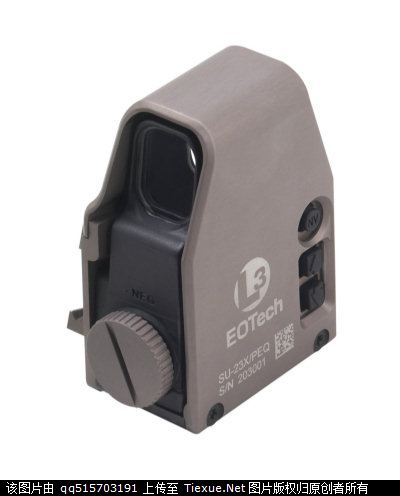

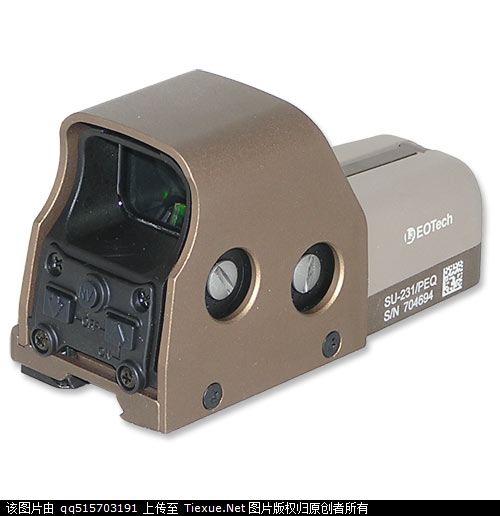

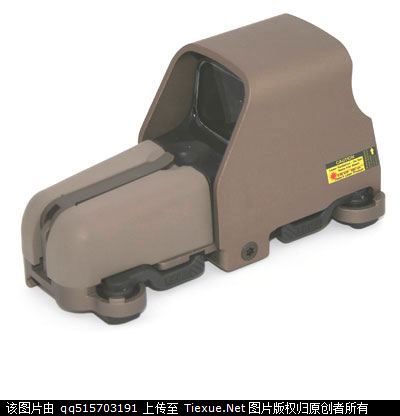

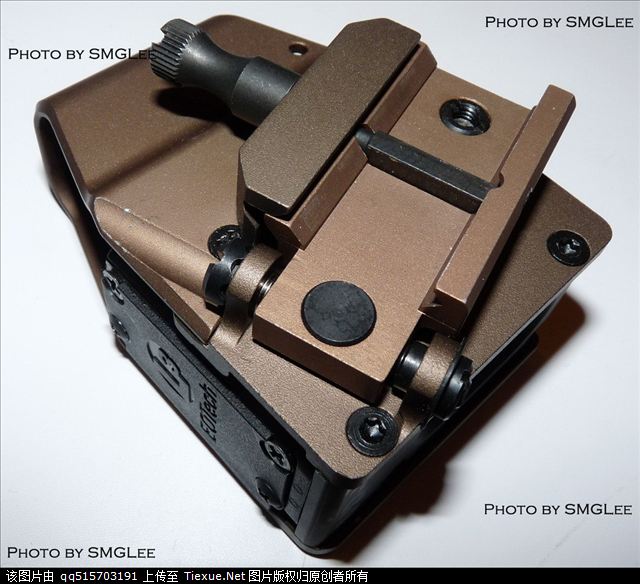

EOTech 553是用于代替551系列的型号,除了外观上的变化,还把固定方式从拧螺丝改用ARMS的快拆杠杆,有沙色和黑色两种外形,也是美军正式采用的型号。553系列使用两节CR123A电池,瞄准镜尺寸为124×49×71mm,重349克。

瞄具极品EOTech的全息衍射瞄准镜

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

民用的516.A65型,可以看到缺少了“NV”开关

552系列

瞄具极品EOTech的全息衍射瞄准镜

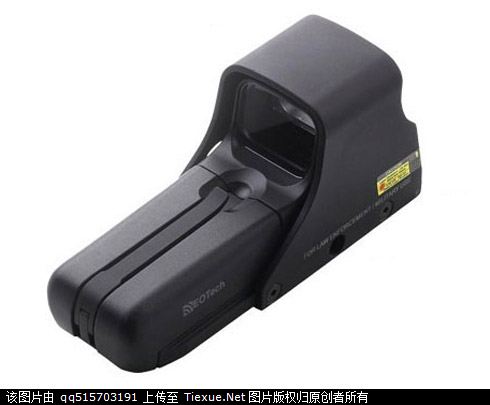

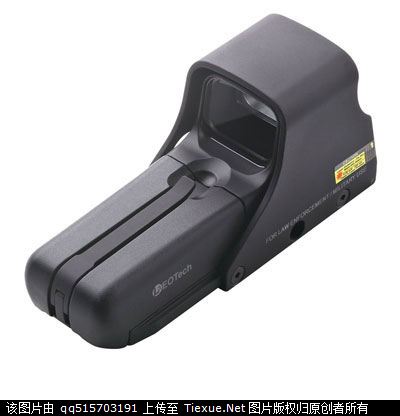

由于551使用比较麻烦的N-TYPE电池,因此EOTech公司推出了使用两节市面易见的AA电池的552系列。不过也由于AA电池比较长一些,因此552的外形是最长的,尺寸为131×49×60mm,重309克。另外还有为民间提供的512型,外形上和552基本一致,只是长了一点点,但最大的区别是没有配合夜视仪的红外分划功能。

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

G23.FTS

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

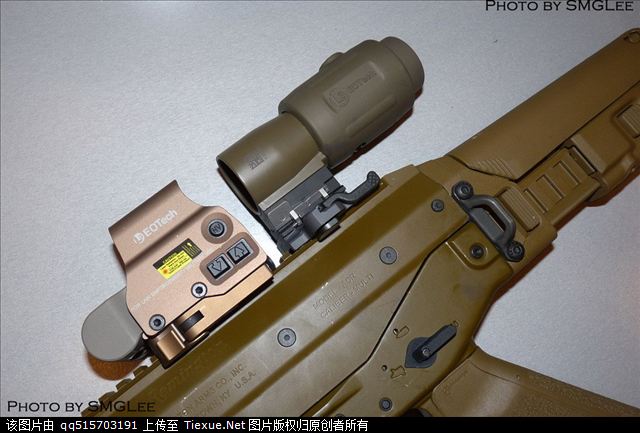

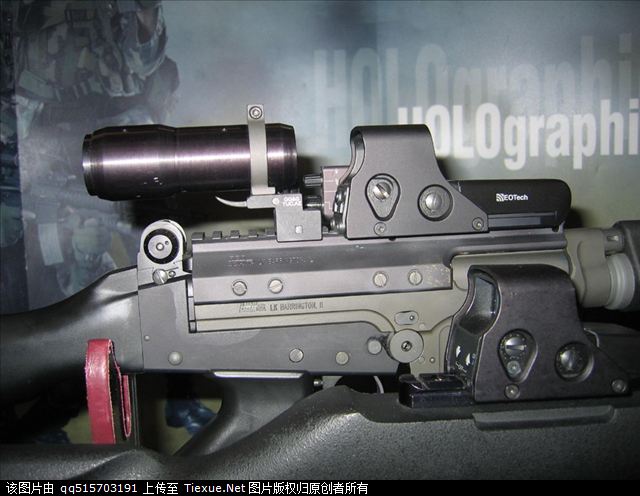

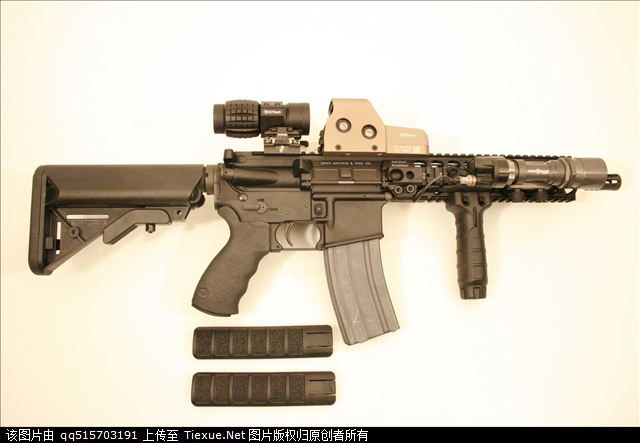

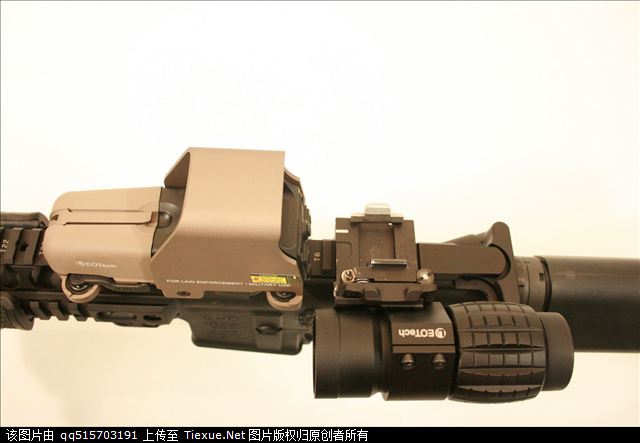

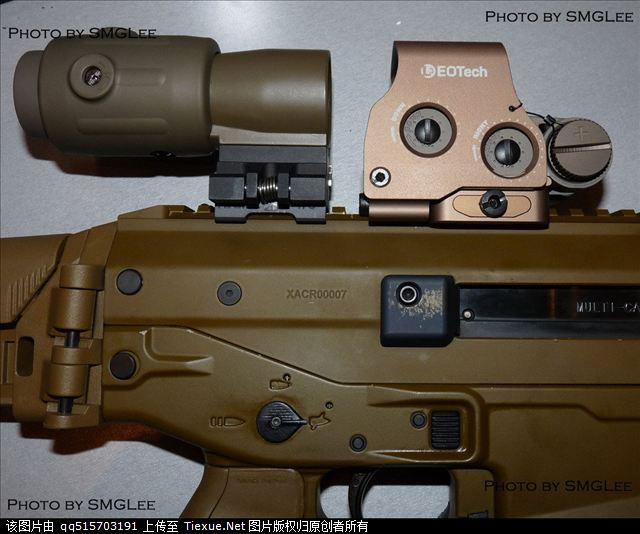

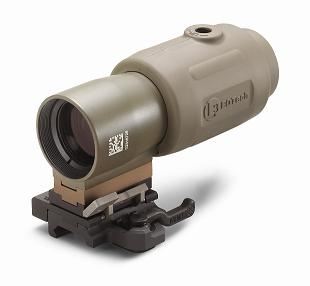

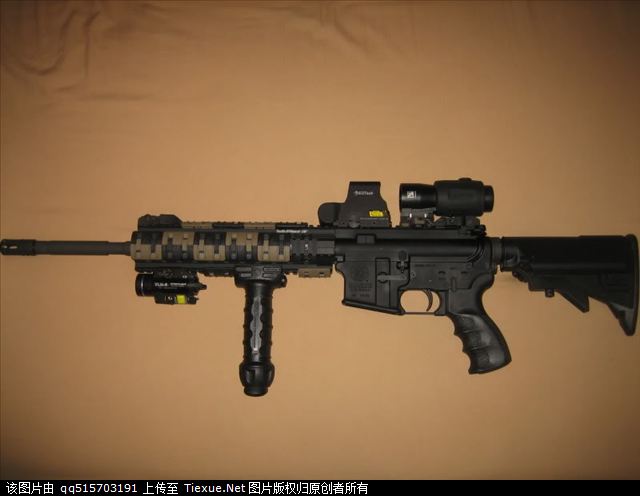

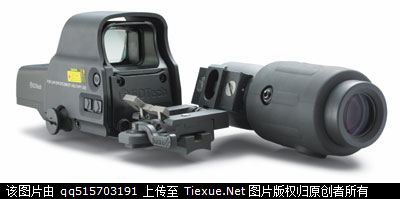

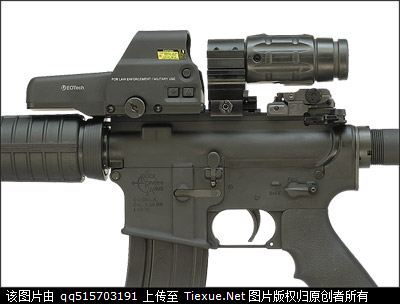

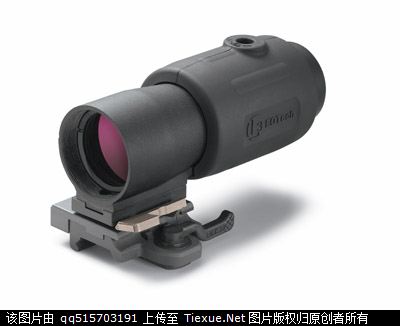

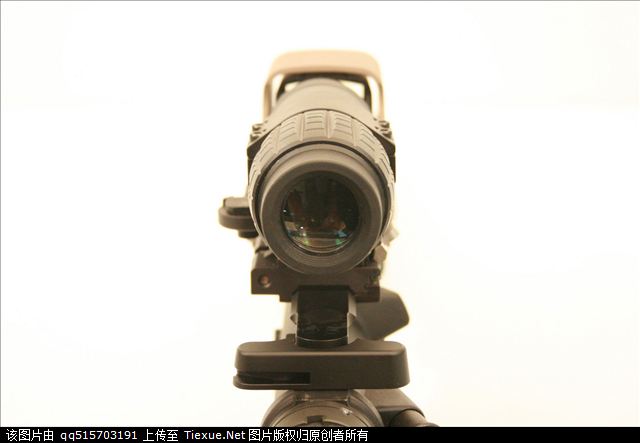

G23是一种无分划的3倍望远镜,装在EOTech后面,当需要向较远距离准确射击时,可以使用这个望远镜放大瞄准画面,而在近战中需要快速瞄准时,可以把G23折到右侧,让开EOTech的瞄准线。放大倍率为3.25倍,长117mm,重372克。

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

EXPS3系列

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

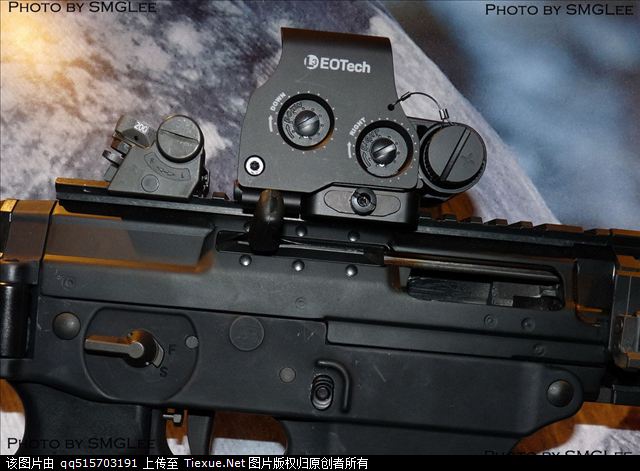

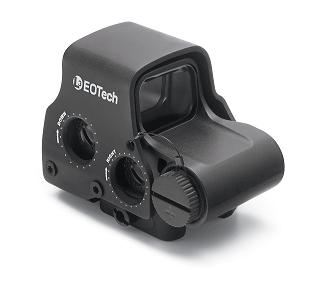

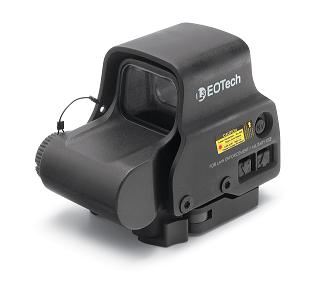

EXPS3是XPS3的改进,主要是把开关从背面移到左侧,也是使用一节123A电池,尺寸为91×61×71mm,重317克。有适合不同武器的EXPS3-0、EXPS3-2和EXPS3-4等型号,其中用于M4卡宾枪的EXPS3-4型的分划上还有4种不同距离弹道高的瞄准点。

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

瞄具极品EOTech的全息衍射瞄准镜





瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

M40GL

瞄具极品EOTech的全息衍射瞄准镜

M40GL是EOTech专门为M203这类榴弹发射器准备的像限仪式全息瞄准镜。尺寸66×43.1×86.4mm,重255克,使用一节CR123A电池

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

557 / 517系列

瞄具极品EOTech的全息衍射瞄准镜

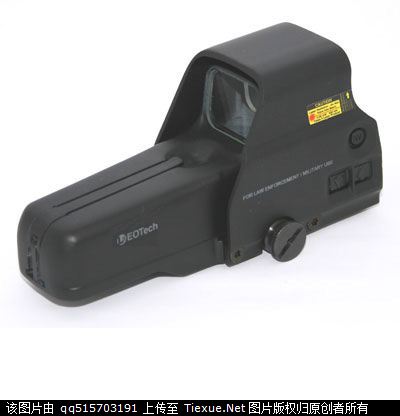

557和517系列是把552系列的操纵开关移到镜体的左侧,以方便使用串联在后面的附件,尺寸为142×53×71mm,重337克,其中517是没有操作开关没有“NV”按键平民提供的型号

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

XPS2系列

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

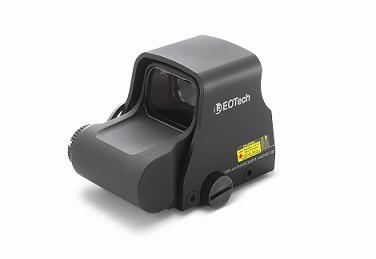

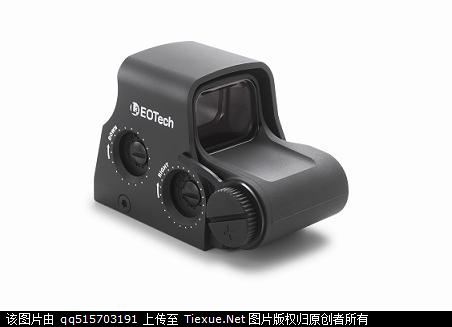

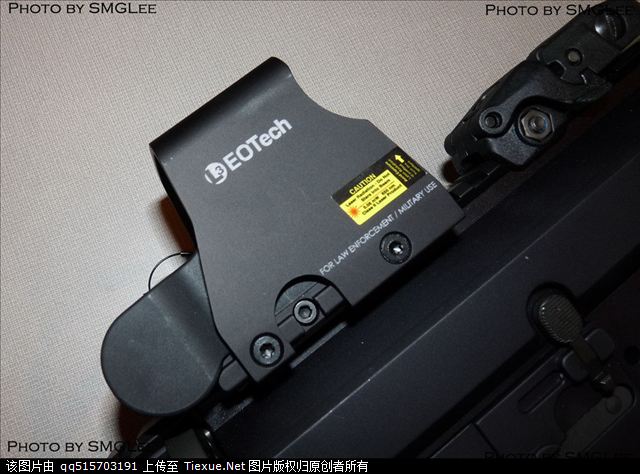

XPS2使用一节123A电池,尺寸为95×61×61mm,重227克,是比较小型的全息瞄准镜。用于普通武器的XPS2-0和XPS2-1,分别使用标准分划和简单的红点分划。而另外还有两种专门为非致命武器研制的XPS2-FN(用于FN303)和XPS2-SAGE(用于37mm防暴枪),其瞄准分划考虑到这些弹道比较弯曲的低速弹药,有多个不同距离的弹道高瞄准点

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜

瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜



瞄具极品EOTech的全息衍射瞄准镜
