俄罗斯1P29(1П29)微光像增强瞄准镜
现在来介绍一下苏俄的光学瞄准镜,这个1P29绝对是苏俄白光瞄具里的骚物,小巧,类似于美军ACOG的性能,很受俄军欢迎的。。。镜头焦距45毫米(无调焦变倍功能), 放大倍率是4倍率,分
现在来介绍一下苏俄的光学瞄准镜,这个1P29绝对是苏俄白光瞄具里的骚物,小巧,类似于美军ACOG的性能,很受俄军欢迎的。。。镜头焦距45毫米(无调焦变倍功能), 放大倍率是4倍率,分制是13",视野8° ,入瞳直径6.5毫米 ,出瞳直径35毫米,电源1.5伏钮扣锂电池,供电电压1.5伏,外形尺寸203x80х178毫米,重量0.8公斤。。。

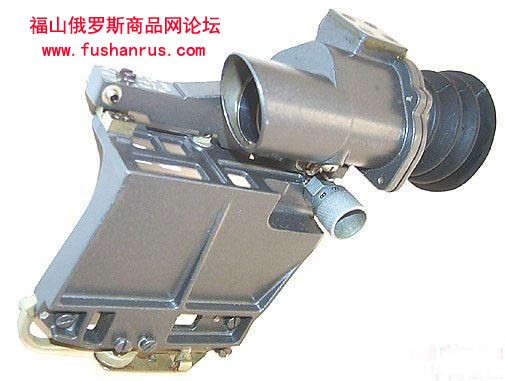

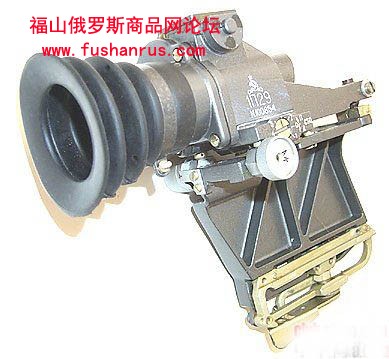

三张很有立体感的照片,使我们能看的更清楚。。。

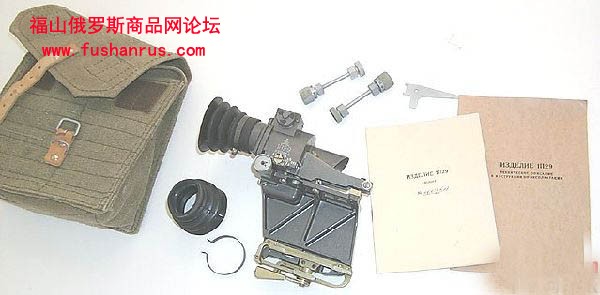

1P29的全家福,由于没有真正意义上的夜视功能(没有微光管),所以配件相对于夜瞄要简单多

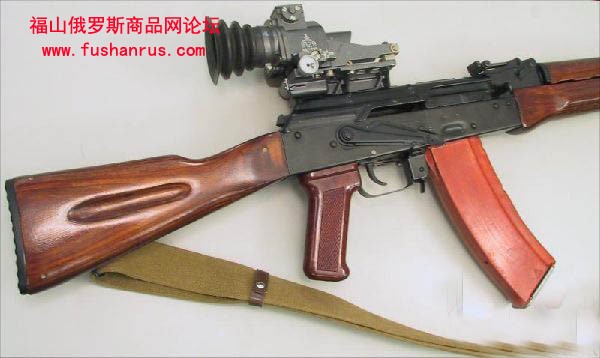

装在AK74N突击步枪上效果图!

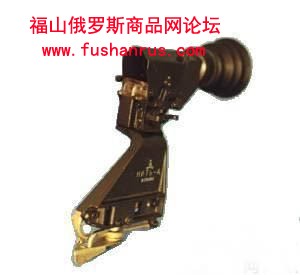

说到了1P29(1П29),就不能不说说下面这个Прицел коллиматорный Нить А,这是苏军时期装备的第一种4倍白光瞄准镜,算是1P29的前身,设计理念在当时是很前卫的,通用机枪和步枪都能使用这种小巧的瞄准具来快速扑捉目标

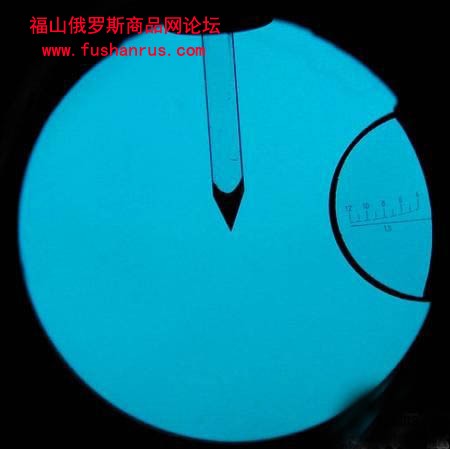

这个是1P29内部分划的特写,右侧的就是测距抛物线,上面垂下来的是瞄准用的准星

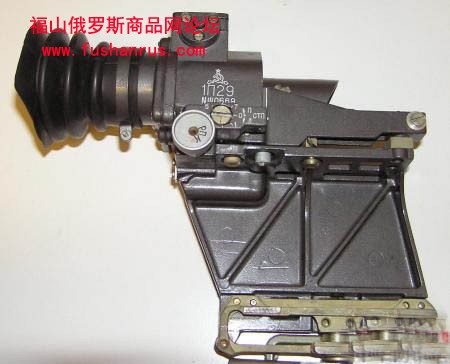

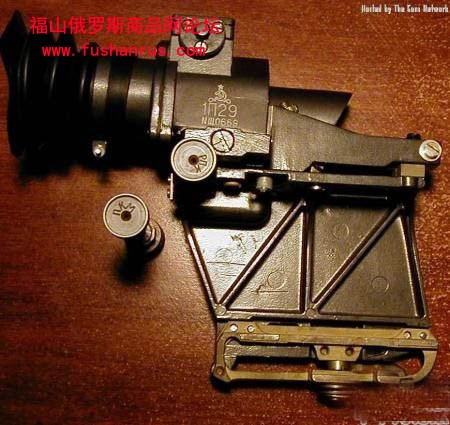

1P29右侧,1P29的操控系统是对称的,左右手操作都很方便

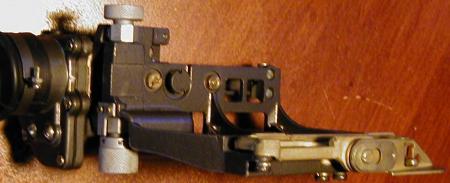

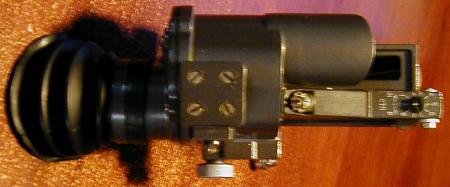

1P29的上部,能看见方向校正螺丝和电源开关,那个四角有螺丝的口盖儿是分划板和内部维护口盖儿。。。
从这张照片中我们能看见高低转螺(距离分划转螺)的两种制式,一个是RPK机枪配套的距离分划转螺,一个是PKM机枪配套的距离分划转螺

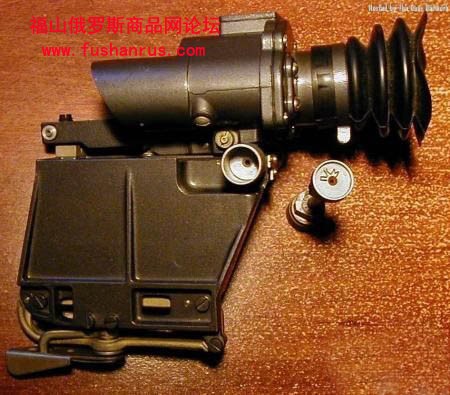

1P29的左侧,可以清楚的看见燕尾槽,这个是苏军和之后的俄军通用的部件

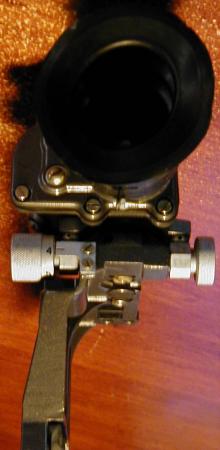

[size=+0] 这是1P29的后部特写,其中有目镜和目镜保护胶套,还有就是距离分划转螺上4、5的刻字,看那条基准(归零位)刻线,现在距离分划装定在400米上

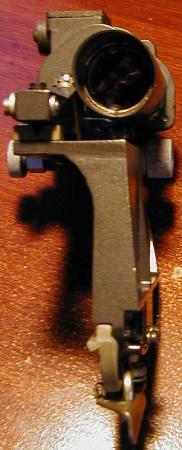

1P29的前部,有物镜组,镜筒前部是斜切形,很好的保护了物镜组,而且起到了一定的遮光作用
1P29的底部特写,能看见分划照明灯泡的底座和更换它所要用的螺母

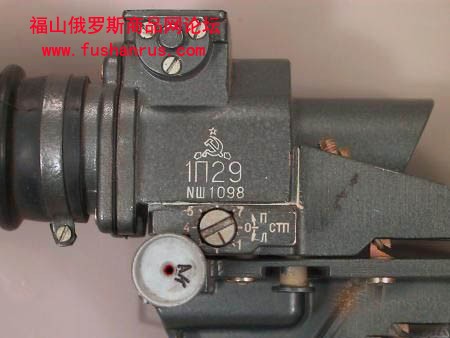

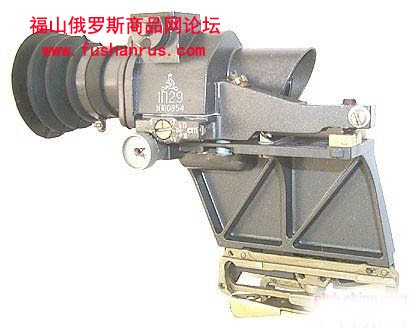

[size=+0] 右侧的进一步特写,距离分划转螺是与AK系列武器配套的转螺,此外斜前上方那个一字型螺丝是高低校正螺丝,又见镰刀斧头——莫斯科光学厂的产品,生产编码在LOGO下面,整体上很简洁

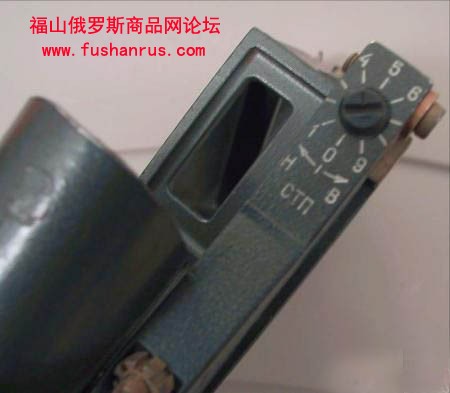

这个是方向校正螺丝的特写,它位于1P29上端面的前部,也就是目镜组的正前面
