一、AHCU的功能



AHCU在光电瞄准系统组成内对飞行员以转头方式跟踪的目视观测目标进行角坐标的测定。AHCU向机载数宇计算机（CUB一2）输出携带观测线在飞机坐标系内位置信息的数码。AHCU在目视可见的条件下，发出一定区域内的观测线位置信息。此区域为一锥形区，其顶郡在飞机坐标系内的方位角为60度，高低角为15度。



在近距格斗中，飞行员选择 “头盔”（IIInEM）状态对目视可见目标进行瞄准。在目视发现目标后，飞行员转动头部，使观测标志对正发现的目标，并按压油门手柄上的输入（BBOU）按钮。座舱内装有测量飞行员头部与头盔观测装置转动量的传感器，CUB-2计算机将其输来的信息经换算后，提供给EOS、雷达和导弹的红外导引头作目标指示之用。按压油门手柄上输入按钮的同时，给EOS和雷达发出允许截获指令，并给红外导引头发出形成目标指示信息的指令。



头盔观测装置显示CUB一2计算机输来的标志。若标志熄灭则表示头盔观测装置脱离CKA扫描搜索区或者表示AHCU发生故障。



1·III----用 H001一166控制台上的IIInEM（头盔）位置接通头盔目标指示系统；



2·3Tp----雷达或EOS按头盔目标指示截获目标（标志闪亮）；



3·np----红外导引头按头盔目标指示系统的目标指示信息截获目标（传声）时允许进行发射；



4·HOn----非容许瞄准误差（标志闪亮）；



二、AHCU的正确使用



（一）主要开关电门位置的设置



H001-165控制台上，七位置转换开关放“IIInEM”状态，HABEu-ABT-pyqH（引导：自动-手动）转换开关放“pyqH”位置，3AxB-ABT-pyqH（截获截获自动一手动）转换开关放“pyqH”位置。N3nyq-3KB-OTKn（发射-等效-断开）转换开关放N3nyq位置，视情况接通nu（激光测距器）电门。



（二）主通道的选择



开始阶段(雷达、EOS或红外导引头截获目标之前)主通道为光电瞄准系统 雷达截获目标后，若选用雷达寻的制导导弹或选用红外寻的制导导弹但激光测距器关断时，主通道是雷达;若选用红外寻的制导导弹且接通激光测距器时，主通道是EOS；若主通道是雷达，EOS不跟踪目标并且选用的是红外寻的制导导弹，那么即使接通激光测距器开关，主通道也不会改变。



（三）战斗使用



在目视发现目标后，飞行员迅速转动头部，使头盔观测标志对正研发现的目标，并按压油门手柄上的输入（BBOu）按钮。



当以雷达为主通道截获目标时，相应的信号牌3AxB pnC（雷达截获）燃亮，紧接着3AMEp uAnBH（测量距离）信号牌也燃亮，此时转由雷达向EOS及导弹红外导引头提供目标指示信息，头盔观测标志无需继续对正目标。平视显示器画面转为以雷达为主通道时目标截获状态的截获画面。当画面出现“np”允许发射指令时发射导弹。



当以EOS为主通道截获目标时，相应的信号牌3AxB Onc（EOS截获）燃亮。此时转由EOS向雷达及导弹红外导引头提供目标指示信息。头盔观测标志无需继续对正目标。平视显示器画面转为以EOS为主通道时目标截获状态的截获画面。目标距离的信息由激光测距器提供 （提供间断的目标距离指示）。当处在副通道的雷达同时截获目标时，转由雷达提供连续的目标距离信息。当画面出现“np”允许发射指令时发射导弹。



当红外导引头截获目标而雷达和EOS均未截获目标时，如果这时有一次性指令“np”（允许发射）或“HOn”（非容许瞄准误差），在头盔观测装置中出现锁定信号时导弹就可以发射。注意:此时油门手柄上的输入（BBOu）按钮必须保持在按下位置，头盔观测装置的瞄准环始终对正目标，直至导弹发射之后。





这是一段苏联HMD的介绍，葡萄牙文，有兴趣的朋友可以用翻译软件浏览一下：



O R-73 tem capacidade de engajar alvos a 45-60 graus fora da linha de visada além de ter supermanobrabilidade. Este tipo de engajamento passou a ser conhecido como “High off-boresight” e permite ganhar vantagem que antes era só disparo para frente. O Schchel-3U também era usado para apontar o radar e IRST do Mig-29 e Su-27.



A capacidade do HMS russo passou a ser conhecido após a queda do muro de Berlim quando um esquadrão da Luftwaffe (Jagdgeschweders 73 - JAG 73) passou completo com seus Mig-29 para o lado ocidental. Isto permitiu testar toda a capacidade dos caças russos. Os Mig-29 mostraram grande capacidade de combate aproximado em relação a manobrabilidade e capacidade do R-73 comparados com o AIM-9L/M apontados pelo radar. O grande campo de lançamento permitia muito mais capacidade de disparo e podia lançar seus mísseis muito antes. Estes engajamentos resultaram em estudo da USAF que usou o F-15 e revalidou os resultados.



Os pilotos menos treinados podem ter vantagem com o uso de HMD. O Mig-29 com R-73 permitia as pilotos mal treinados do Pacto de Varsóvia terem superioridade sobre os pilotos da OTAN muito mais bem treinado. A resposta ocidental foi tardia com o ASRAAM que atrasou ainda mais quando foi cancelado. A única resposta foi o Python 4 apontado pelo HMS DASH de Israel que equipa seus F-15 e F-16. Os HMD agora viraram item obrigatório nos aças de Quarta Geração junto com os mísseis HOBS.

苏联早期HMD的型号为Schchel - 3U，系在Zsh-5头盔上加装瞄准组件而成，后来出现了使用Zsh-7的新型号。

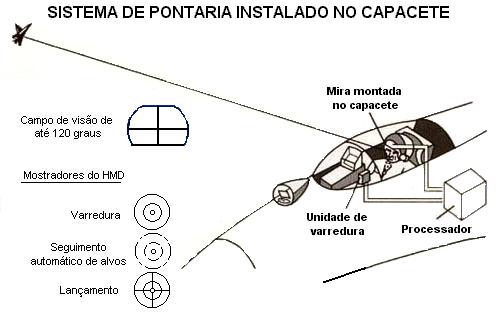

Detalhes do funcionamento do Arsenal Zh-3YM-1 Schchel-3U. O HMS russo é usado para designação de alvos para o sistema de controle de armas para ataque a alvos aéreos e de superfície e detecção de ponto de referência para atualização do sistema de navegação.



大意似乎是在攻击目标时不同阶段头瞄目镜所显示的检测状态和参考点，可以试着与首楼的文字介绍作一下对应。
