□徐旭　何伟兵编译在新材料、新工艺的发展驱动下，M16系步枪各种装具及附件向着新型、轻量、模块化的方向发展。本刊2010年第4上期刊登了《M16系步枪附件之新篇》一文，文

□徐旭　何伟兵编译

在新材料、新工艺的发展驱动下，M16系步枪各种装具及附件向着新型、轻量、模块化的方向发展。本刊2010年第4上期刊登了《M16系步枪附件之新篇》一文，文中展示了ALICE装具、IIFS装具及MOLLE装具中的典型设计。本文接续上篇，继续呈现MOLLE Ⅱ装具所用的MOLLE Ⅱ弹匣袋改进型以及枪弹袋、弹匣、枪背带、刺刀/刺刀鞘等其他附件——

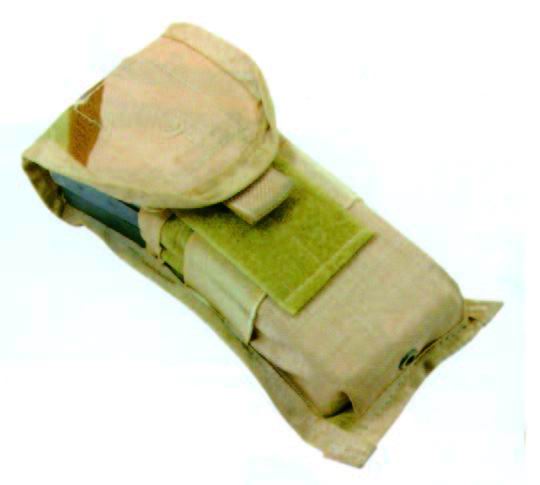

MOLLEⅡ弹匣袋改进型是美军目前正在使用的型号，其设计较以往的弹匣袋有了很大的变化，更加适合实战使用，注重人机工效

MOLLEⅡ弹匣袋改进型

美军在采用MOLLE装具系统第Ⅱ 型之前，曾于1996年为执行特种任务的海军陆战队单独配发了FSBE（Full Spectrum Battle Equipment，全系列战斗装备）装具系统。FSBE装具系统适合水陆两栖作战使用，该系统中的弹匣袋设计尤其适合战斗时使用，被后来的MOLLE第Ⅱ型中的弹匣袋改进型所借鉴。

M O L L E Ⅱ 弹匣袋改进型是 MOLLE第Ⅱ型中采用的第二种制式弹匣袋（第一种在《M16系步枪附件之新篇》中己作介绍），全称为“M4用双弹匣式弹匣袋”，可放置两个弹匣，是美军现役弹匣袋。MOLLE Ⅱ弹匣袋改进型在设计上较之原型有了大幅度的变更，其不再采用单纯的口袋型设计，而是更方便取放弹匣，更注重实用性。

MOLLE Ⅱ弹匣袋改进型的边缘部分较原型增加了一个宽边，因此看起来宽度有所增加，但实际上口袋内部的宽度并没有太大的改变。在外形上， MOLLEⅡ弹匣袋改进型口袋盖的改变最大。其取消了原本MOLLE Ⅱ弹匣袋采用按扣固定口袋盖的方式，改用可以自由贴合的魔术贴设计，更加方便开合口袋盖。另外，为了使取放弹匣变得更加容易，该弹匣袋的口袋部分设计得较短，而口袋盖设计得比较长。因此在装入弹匣后，弹匣会有一部分露出口袋之外，但由于露出部分小于弹匣长度的一半，因此并不影响弹匣在口袋内的固定。为了配合不同长度的弹匣使用，该弹匣袋魔术贴比较长，且魔术贴的上部露在口袋之外。无论弹匣长短，无论可轻松扣合魔术贴。这样的设计可使不论弹匣露出的长度有多少，都能够通过调节魔术贴的贴合部位来保证弹匣的可靠固定。当弹匣较短时，魔术贴上部可以折进弹匣袋口袋的内部，不会对取放弹匣有所影响。同时为了能够切实保证弹匣的可靠固定，在弹匣袋口袋的口部追加了一圈宽度很大、张力很强的橡皮圈，即使是口袋盖意外打开，也可以保证弹匣固定在口袋内而不会掉出，或者只装入一个弹匣，也能够确保弹匣的确实固定。这样的设计充分考虑到了战场上可能发生的各种情况，体现了更加注重战场人机工效的理念。

另外，MOLLE Ⅱ弹匣袋改进型将原型弹匣袋背面的标签移到了口袋盖内侧，装入 M4弹匣扣合口袋盖时，标签正好能够抵在弹匣的最上方，这样设计还使标签对口袋盖起到一定的加强作用。标签中的型号标记较原型有所改变，表明是M4卡宾枪使用的双弹匣式弹匣袋。

另外，由于口袋部分比较短，在不装弹匣而扣合口袋盖时，MOLLEⅡ弹匣袋改进型的长度要比原型长度有所减小，因此原型背面的3条横向挂带也因此减少为2条，其他设计则没有变化。

到目前为止，美军制式MOLLEⅡ弹匣袋改进型有丛林迷彩、沙漠迷彩和ACU迷彩 3种不同颜色的变型产品。除了军用制式的型号以外，也有黑色和黄绿色的商用产品。

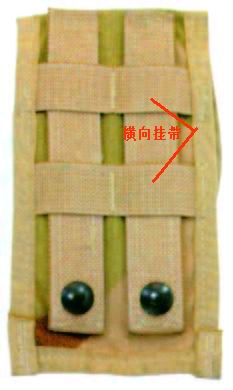

其背面设计与原型相比基本没有变化，只是由于尺寸的缩短而将3条横向挂带改为2条横向挂带

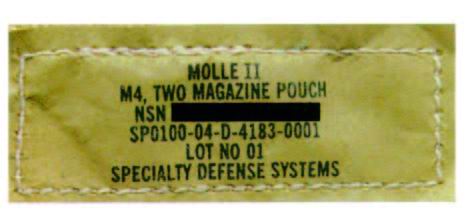

弹匣袋标签上的型号标记有所改变，表明是供M4卡宾枪使用的双弹匣式弹匣袋

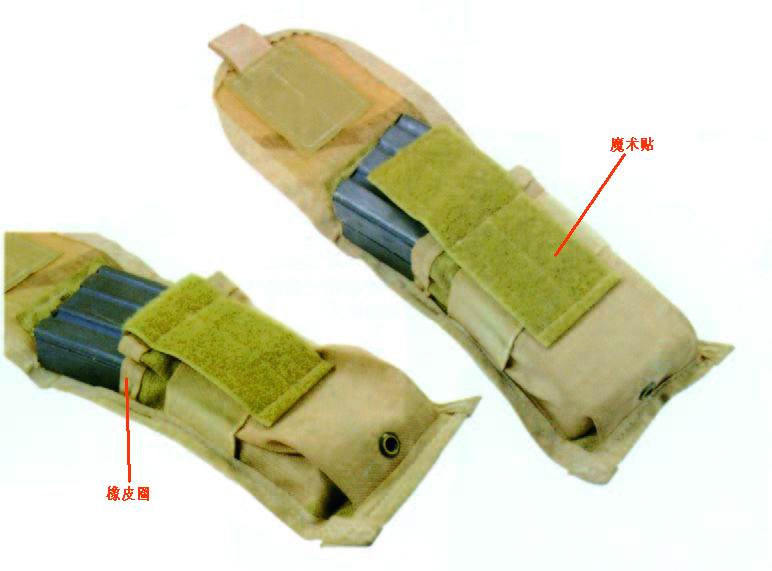

魔术贴较长，当装入的弹匣较长时，使用魔术贴上部扣合；当装入的弹匣较短时，通过魔术贴下部扣合；弹匣袋口袋的口部追加了一圈宽度很大、张力很强的橡皮圈，因此即使口袋盖打开，甚至在只装一个弹匣的情况下，弹匣也不会掉出

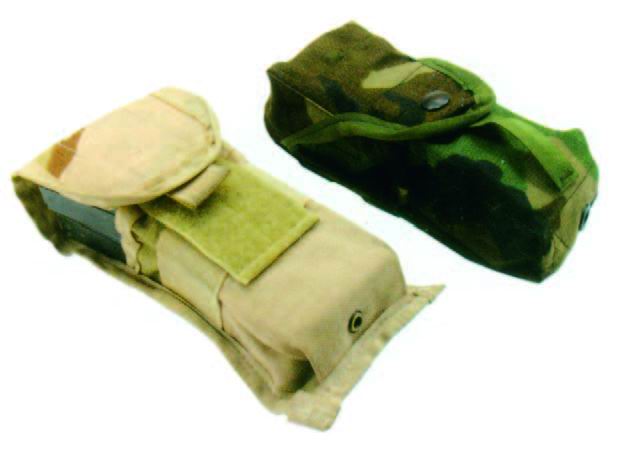

MOLLEⅡ弹匣袋改进型(左)与原型(右)装入弹匣后的外形对比，可以很容易看出二者的区别，MOLLEⅡ弹匣袋改进型更注重实用性

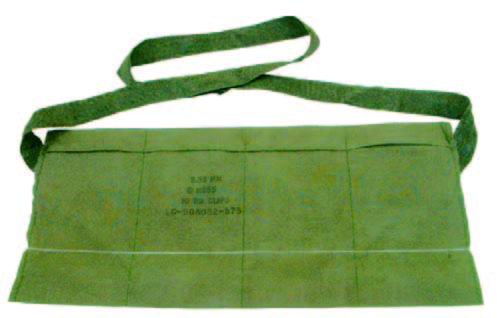

随M16A2步枪配发的枪弹袋，其比M16用弹夹袋有所加宽，并且小口袋由7个减为4个

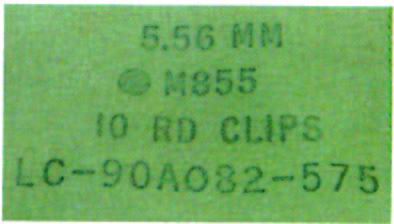

枪弹袋上的铭文，表明用于收纳M855枪弹

其他附件

枪弹袋

M16A2步枪被美军采用以后，为其配发了专用枪弹袋。该枪弹袋外形类似随M16 步枪配发的弹夹袋（参见2 0 0 9年第5上期《M16/M16A1步枪之附件》一文），也由棉布制成，但与之不同的是，M16步枪的弹夹袋上有7个小口袋，而M16A2用枪弹袋则改为4个小口袋。同时M16A2用枪弹袋中直接收纳枪弹纸盒而不是弹夹，使用时将配发的 30发枪弹装入专用纸盒中，再将纸盒装入小口袋内。每个小口袋可以收纳1个纸盒，因此整个枪弹袋共可收纳4盒共计120发枪弹。

枪弹袋上印有铭文，表明该枪弹袋用于收纳M16A2/M4配用的5.56×45mm M855枪弹。

另外，M16A2用枪弹袋的宽度较之M16 用弹夹袋的宽度有所增加，这是因为越南战争时期，美军很多士兵经常直接将M16配用的20发弹匣塞入弹夹袋中携行，为了迎合这种需求，M16A2用枪弹袋宽于M16用弹夹袋，以更方便装入弹匣。此外，该枪弹袋下方位置专门缝有一条贯穿整个枪弹袋的白线。如需装入20发弹匣时，弹匣底部正好抵在白线上方；不过只要轻轻一拉就可以简单地取下这条白线，此时枪弹袋就可以收纳 M16A2步枪使用的30发弹匣了。

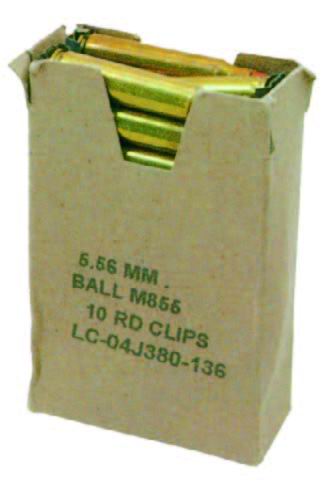

1个纸盒中可以装入30发枪弹，1个小口袋内正好可以收纳1个装满枪弹的纸盒

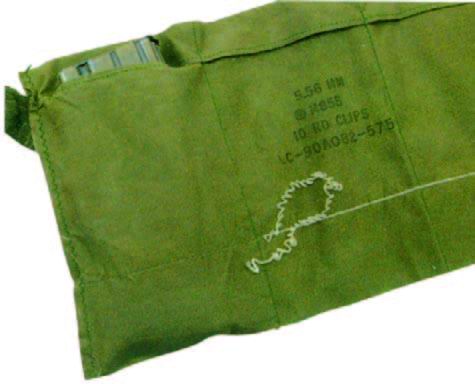

只要轻轻一拉就可以取下白线，此时枪弹袋的宽度正好可以收纳M16A2步枪使用的30发弹匣

弹匣

M16A2/M4配用的30发弹匣最早是从 1960年代末期的越南战争开始使用的，但当时的配发数量很少，仅在部分部队使用。到了1980年代，美国军队陆续将20发弹匣更换为30发弹匣，现在30发弹匣已经成为美军的标准装备。

M16A2/M4用30发弹匣有很多变型产品，最初的托弹板只有黑色一种，近年来也有绿色产品出现。另外，弹匣上的铭文根据使用单位的不同而有很多变型，其中弹匣底板上一般都有制造商的铭文，而特种部队用的弹匣底板上则没有铭文；有的弹匣还因为使用机构的特殊性而刻有特殊铭文，如美国政府执法机构等使用的弹匣上就带有表示执法机构限定使用的铭文。

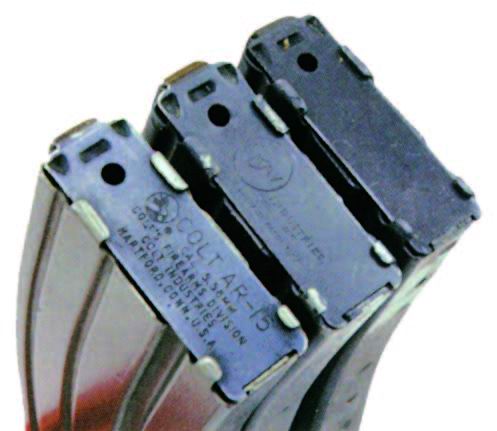

弹匣底板上铭文的不同变型，左方和中间的弹匣底板上刻有制造商名称，而最右方的弹匣底板上没有铭文，是特种部队使用的产品

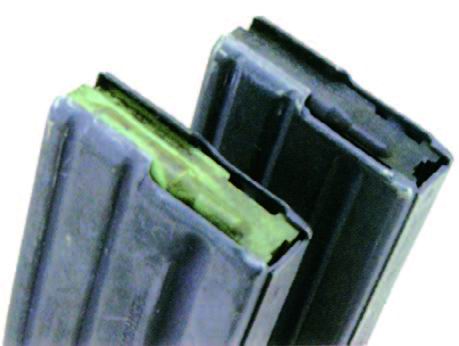

弹匣托弹板最初只有黑色的，近年来也制作了绿色的型号

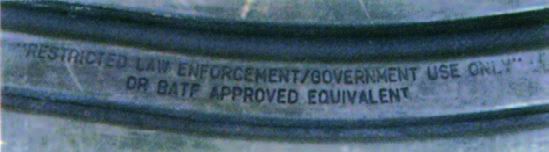

弹匣侧面的铭文特写，表示为执法机关限定使用

枪背带及其脖挂适配带

M16A2步枪使用的是黑色尼龙制枪背带，该枪背带的一个特别之处在于，其还配有一个脖挂适配带，用于将枪挂在脖子上携行。这种脖挂适配带最初在1970年左右就开始采用了,但《步兵手册》上一直没有关于其使用方法的介绍。直到1990年代以后,其使用方法才在M4卡宾枪的使用手册上有所说明。

该脖挂适配带由一个铁环和一条长带组成，长带的一端为D形环，另一端是由长带构成的带圈。与枪背带配合使用时，需将枪背带两端分别连接在铁环和长带的D形环上，再将铁环勾挂在准星座上，长带的另一端穿过枪托下方的枪背带环而绑缚在枪托上。不过，这种脖挂适配带并不实用，实战中很少有人使用。

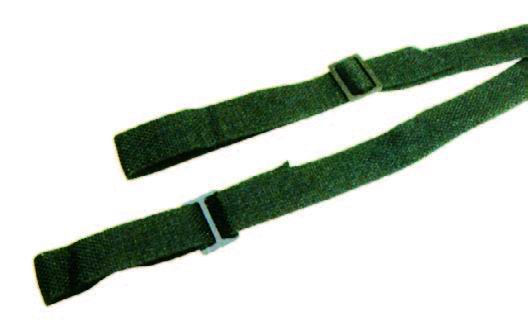

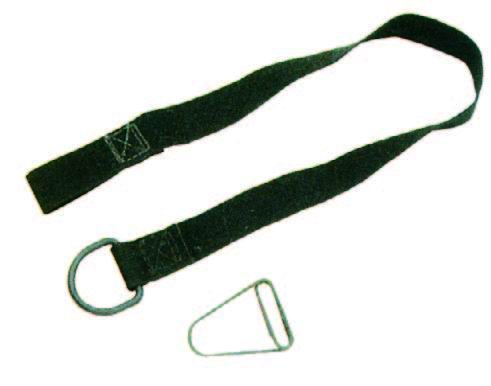

脖挂适配带由铁环和一端带D形环的长带组成

M16A2步枪采用的黑色尼龙制枪背带

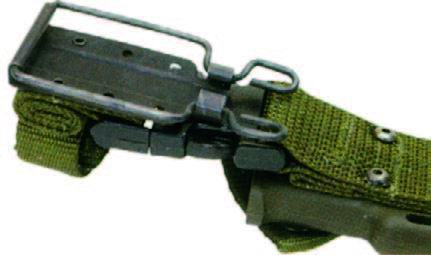

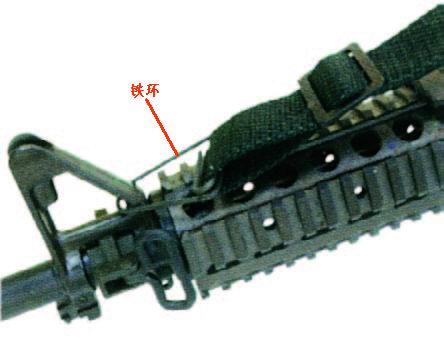

使用时将铁环钩挂在准星座上铁环

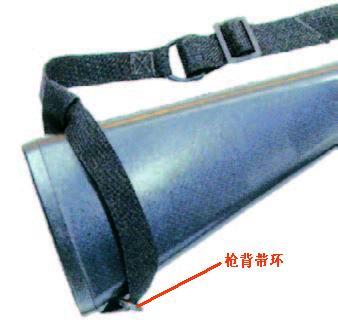

长带的一端穿过枪托下方的枪背带环而绑缚在枪托上

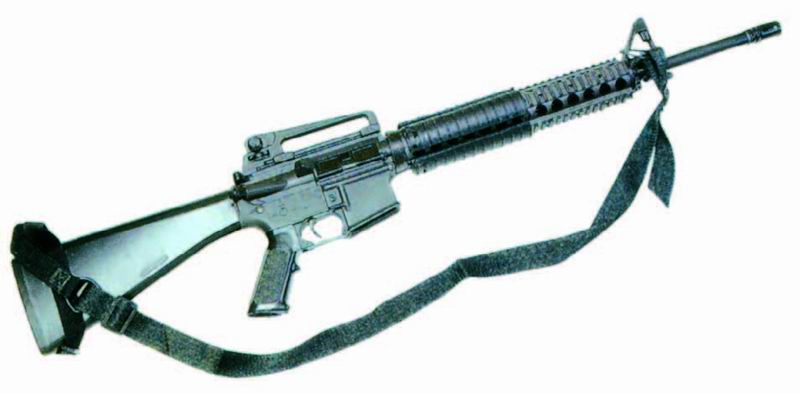

枪背带配合脖挂适配带时连接在枪上的状态，但这种方法在实际战斗中很少会采用

M9刺刀及其刺刀鞘

关于M9刺刀，本刊曾有文章作了详尽介绍，在此仅作简单呈现，不多赘述。M9刺刀与M7刺刀在功能和设计上有很大区别，其是一种同时具有刺刀、工具刀和剪线钳功能的多功能刺刀。其刀身为弓形，一侧为锯齿状，可以当作锯使用。该刺刀全长 305mm，刀身长178mm，刀身基部左侧刻有铭文。刀柄由一体成型的合成树脂制作，刀柄底端用于将刺刀固定在枪身上的弹簧锁扣系统与M7刺刀的构造相同，锁杆向外伸出，外形较大，即使戴手套也可方便从枪上装卸刺刀。

刺刀刀身上带有一个小孔，与刺刀鞘底端的突起配合可以作为剪线钳使用。刺刀鞘刻有防滑纹，用于剪线时握持使用。由于该刺刀和刺刀鞘都没有绝缘性，因此并不能剪电线。

为了便于携带，M9刺刀鞘的最上方带有挂载组件,其正面有一个用于固定刺刀刀柄的帆布箍和一个快速插扣，背面为一个铁夹，快速插扣用于将刀鞘与挂载组件连接, 铁夹用于将挂载组件固定在背带上,方便携带。

M9刺刀及其刺刀鞘除了军用型之外,还有很多商用产品。商用型与军用型在设计上稍有不同,并且一般粘贴有带注意事项的标签。

在此要说明的是，M9刺刀初期型的刀身强度不足，出现多起不良状况，因此在海军陆战队试用后，于1984年左右搁置了其采用计划，而美国陆军的部分部队仍旧采用旧式的M7刺刀，但是M7刺刀使用的M8A1刺刀鞘在当时已经退役，为应急于是重新制作了M10刺刀鞘。这种刺刀鞘的刀鞘柄为黑色尼龙制，而刀鞘本体则为塑料一体成型，上面带有铭文。

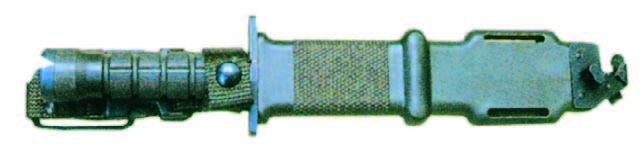

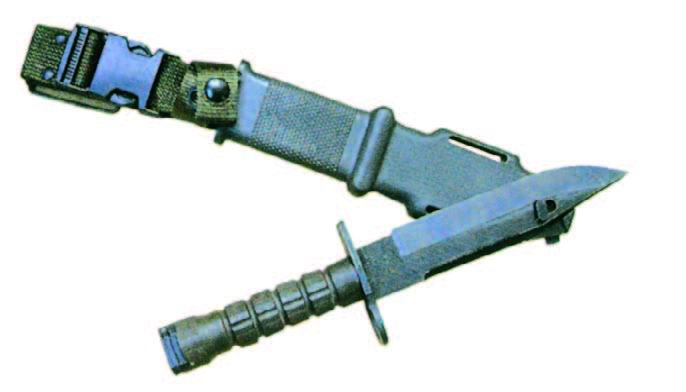

M9多功能刺刀

M9刺刀做剪线钳的使用状态，但是由于该刺刀和刺刀鞘都没有绝缘性，因此不能剪电线

刺刀刀柄为一体成型的合成树脂制作，刀柄底端用于固定刺刀的弹簧锁扣系统与M7刺刀的构造相同

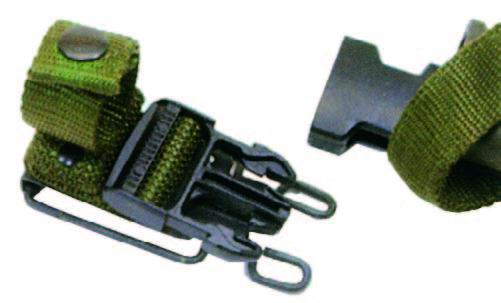

挂载组件正面带有快速插扣，用于连接挂载组件与刺刀鞘

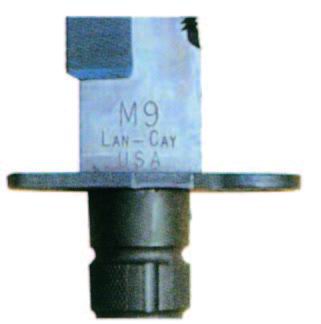

刀身基部刻有铭文

商用型M9刺刀鞘的初期型，上面粘贴有带注意事项的标签

挂载组件的背面有一个铁夹，用于将刺刀鞘固定在背带上

OKC-3S刺刀

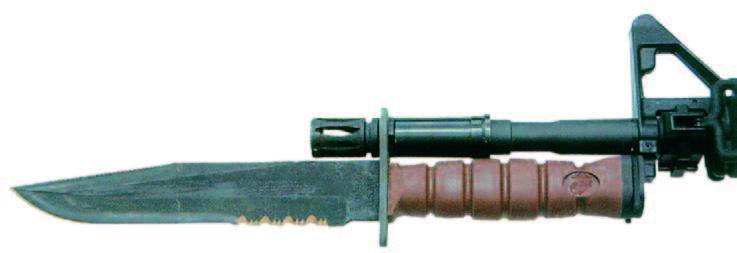

美国海军陆战队一向重视刀具在近身战斗中的使用，2001年，在一份关于海军陆战队的装备改进计划中提出了新型战斗刀项目，该项目所提出的战斗刀于2002年 12月完成，于2003年开始制式采用，制式名称为OKC-3S刺刀，该刀名称中的OKC 是生产商安大略刀具公司（Ontario Knife Company）首字母的组合，从采用至今已有超过10万把装备到美国海军陆战队。

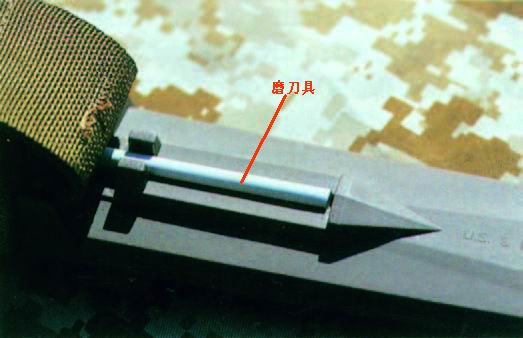

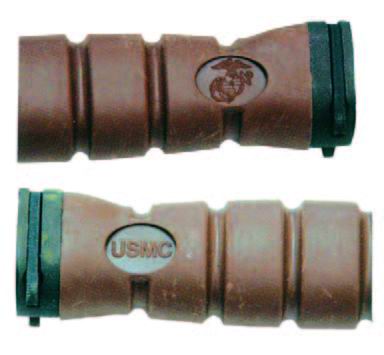

OKC-3S刺刀的刀柄和刺刀鞘都采用狼棕色，适合在沙漠作战中使用。其全刀长 337mm，刀身长203mm，与M7及M9刺刀相比尺寸较大。刀身采用弓形设计，其上加工有锯齿，可以用来割断绳索，但其锯齿与M9的设计有所不同。为了避免刀身强度不足，刀身上不再设计用于剪线的小孔。刀柄采用硬质橡胶制成，即使被淋湿也不滑手，便于握持。刀柄底端用于固定刺刀的弹簧锁扣系统与M9刺刀的构造相同。刀柄顶端的两面分别刻有铭文，其中一面为表示海军陆战队的“球 +锚”的图案，另一面为“USMC”字样。刀身基部的左右两侧也都带有铭文，其中左侧为“COMBAT”和 “USMC”字样，右侧铭文则为型号名称和生产商名称。该刺刀鞘的背面还附带一个陶瓷制的棍形磨刀具，供野战磨刀用。

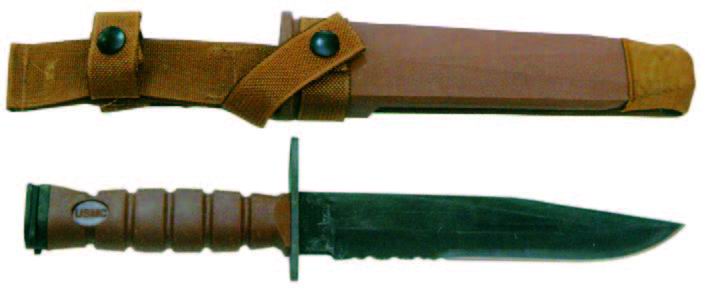

美国海军陆战队于2003年采用作制式的OKC-3S刺刀，整体采用适合沙漠作战的狼棕色
