美军防弹背心发展不专业科普(自伊战起)

最近看到有关TG06特种兵防弹背心帖子,发现一些CDER貌似对这方面不是很了解。于是突发奇想开一贴来科普一下,这一期先讲美军的,因为是本人第一次发科普贴,格式不对或者不专业之处

最近看到有关TG06特种兵防弹背心帖子,发现一些CDER貌似对这方面不是很了解。于是突发奇想开一贴来科普一下,这一期先讲美军的,因为是本人第一次发科普贴,格式不对或者不专业之处请勿见笑
先来讲讲霉菌陆军的。先从陆军装备最广泛的OTV系列说起。

OTV全称为野战防护装具Outer Tactical Vest
本身包括两个部分,OTV是拦截者护甲系统的一部分(另外的部分是SAPI防弹插板)
OTV本身是外战术背心的意思,是由凯夫拉KM2纤维为原料。
OTV跟SAPI一起起到防弹并抵御高温的功效

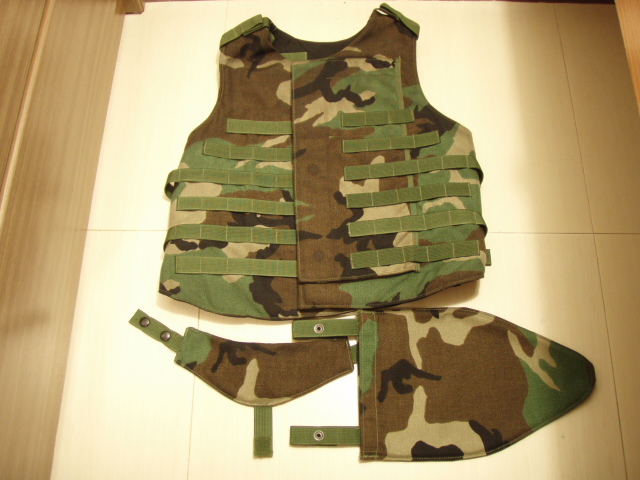

以下是美军第一代的OTV,伊战爆发后美国国防部紧急订购了上万套下发到作战部队,该防弹背心为陆军BDU丛林色。

OTV系统之一拦截者防弹背心


SAPI防弹插板


正反穿戴效果




1.可拆卸式领子                             1.可拆卸式护颈

2.救伤拖带                                 2.魔术贴加按钮扣固定的背心前掩

3.背面防弹板袋                             3.MOLLE模块话外挂装备横带

4.背袋同样可以装标准水袋                   4.背心颜色还有沙漠色和黑色

5.MOLLE外挂装备横带                      5.护裆

6.调整背心松紧程度束带

陆军装备的OTV,伊战初期很常见。




海军陆战队穿OTV

OTV的效果是不容质疑的,最高防护等级的OTV甚至能抵挡AK47的7.62mm子弹在有效射程内的直射。但作为第一代OTV,显然存在很多不足。
以下这段资料是美国中央司令部CENTCOM委托一个7人小组在阿富汗实地调研回来以后做讲稿的POWERPOINT文件中的一页,是讲述美军在实际战斗中对这件OTV的应用情况。 所有接受访问的士兵使用的都是OTV防弹背心

1.101空降师的师长表示士兵们对穿着这件防弹背心没有任何疑义 。

2.每个士兵至少有一块SAPI防弹板,而且他们会把这块板放在背心前面。

3.士兵们投诉后防弹板导致动作不便。

4.43%的士兵认为这件OTV会影响动作灵活性,尤其是在匍匐姿势的时候。

5.后防弹板在匍匐姿势的时候会撞到头盔,还有就是背着大ALICE背包的时候也会出现这种情况。

6.很多士兵背着ALICE大背包下山的时候会把后防弹板取出来。

7.背心的尺寸非常重要。有一个穿着OTV的士兵中枪死亡,原因是子弹从前后部分结合处(那个松紧带的位置)穿入。

8.一般的士兵都不会带上附加的护领护裆之类的东西。

士兵们抱怨背心的肩膀穿着位置太小,他们背着大背包的时候会导致手臂血液循环不良。

当然这也为之后OTV2的发展提供了经验,以下是OTV2(貌似TG的06防弹背心就是此物的山寨并进一步简化的猴版),已经换成了陆军ACU迷彩。
防护面积和MOLLE分布面积都有所扩大。

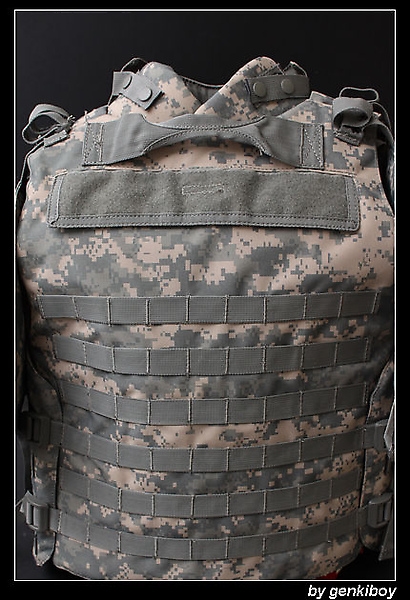

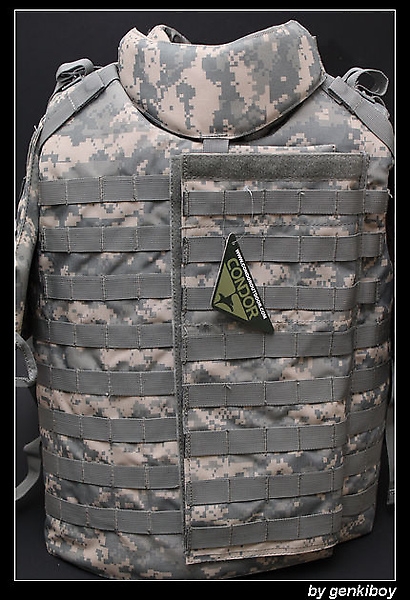

正面,CONDOR的牌子清晰可见。


反面


和OTV一样,有后,左,右三块组成。由下图可以看出,SAPI防弹板由前襟插入~~~




当然MD就是有钱那,一件玩意儿发展一代怎么够呢?于是2007的时候又推出了新一代的IOTV,全称为野战改良式防护装具 (Improved Outer Tactical Vest)用来取代OTV,现在看到的US.ARMY基本都是身着IOTV的。

全新的设计,正面侧面防护都得到了增强。全新的快拆设计,既方便医护兵救援,也方便落水是逃生。此外还有一个问题那就是大多数霉菌在穿戴OTVI时都会在外面加一件FLC偕行背心,主要是由于OTV挂载东西受力不均,到了IOTV基本就没有这个问题了~~

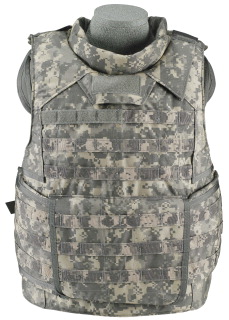

IOTV

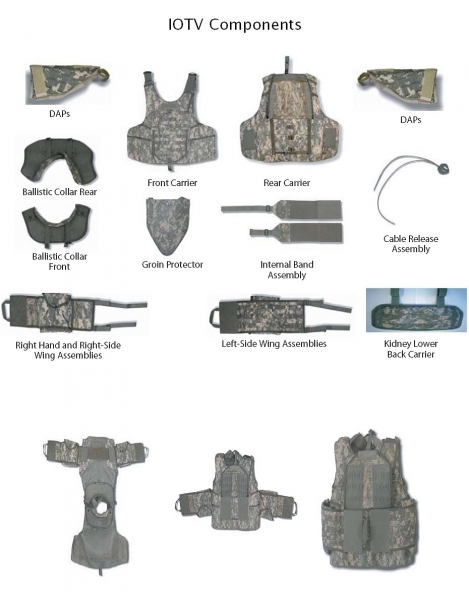

分解后,可以看出,采用新的前后套头设计,两块侧防板是独立的,可以塞入SAPI。

图一


图二

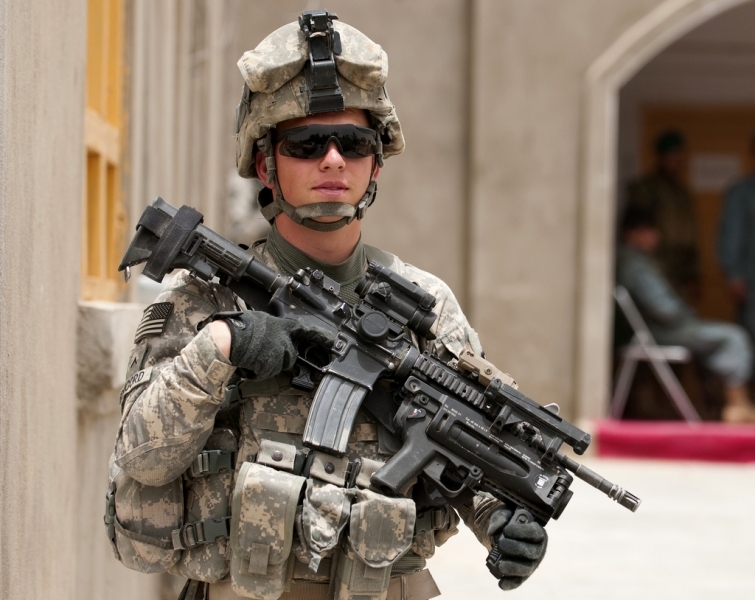

IOTV已经成为陆军的标配,感叹换装速度之快啊~~


这图也可以看出设计不同于OTV2




当然,防护力越高越全面,重量也就越重,OTV系列再怎么改其笨重,体积大的缺点永远无法改变。尤其对于像阿富汗这类山地地形,穿着IOTV实在太不方便了,即便有“青蛙服”,在伊拉克的夏天穿着IOTV也几乎能把你热晕过去。。。

于是财大气粗的美国国防部在2008年又开始了新一轮的招标~~16家公司参与到对插板背心的竞争中来,最后只有4家胜出。它们是KDH的背心、TAG的背心、EAGLE的MPCS-A,MSA-PARACLETE。

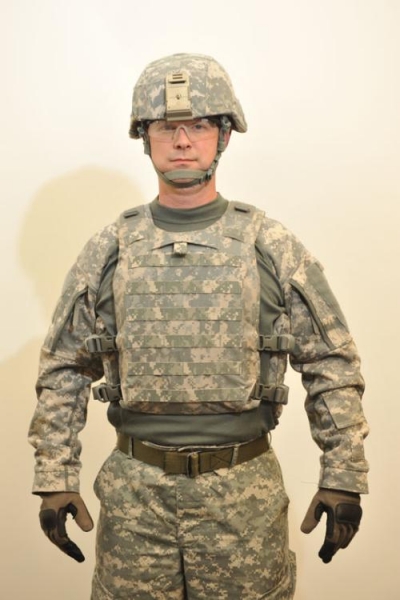

这里重点介绍下KDH的SPCS(scalable plate carrier可拆卸插板背心),因为采用了软甲,活动也更自如,重量更轻,同时更易拆卸。不加插板的SPCS只有6.47磅的重量,IOTV却有9.86磅。其实SPCS原本是想加入全包围的软质护甲的,但是为了轻量化而取消了(最终还是被取消掉了,果然轻量化才是王道)。这样一来,全副武装的SPCS是21.8磅,而IOTV有31.09磅。



从理论上来讲,SPCS很难完全取代IOTV,因为其防护力不如IOTV,特别是防破片能力,这点在伊拉克战场上尤为重要~~~另外SPCS很可能并入”陆地勇士“系统。。

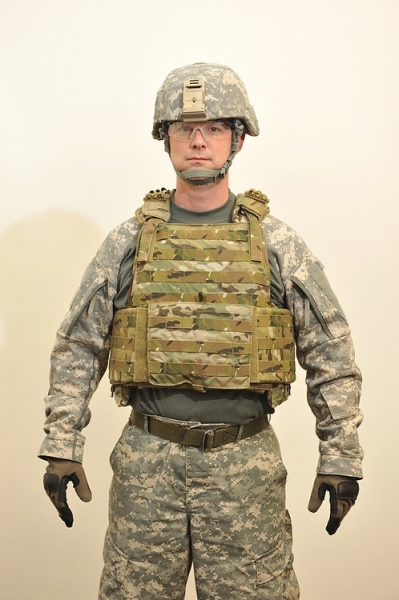

当然现在最受欢迎的应该是Eagle的MBAV-A,基本达到了防护力和灵活性的均衡~~现役的MBAV基本都是Multicam PC色的。主要装备驻阿富汗部队~~







既然提到了Eagle,就不得不提其著名产品CIRAS模块化系统(Combat Integrated Releasable Armor System )。同样有快速脱卸的能力~~

这种防弹背心可以同时装入软防弹层和硬质防弹面板~~




从上图中可以看出,CIRAS主要装备的是早期阿富汗前线的USMCC。当然陆军也有装备,当情况不详~~

CIRAS比较老了~~~





Eagle公司还有另外一个产品~~那就是PC( Plate Carrier )

与CIRAS不同,他不能塞入软防护层,需要与PACA软防护背心配合使用

PS:PACA是一个公司的名字,1975年成立的,公司的宗旨只有一个:做全世界最好的防弹装备。依靠着技术实力和执着的精神,他们今天得以为军方、警方提供最先进的防弹装备。

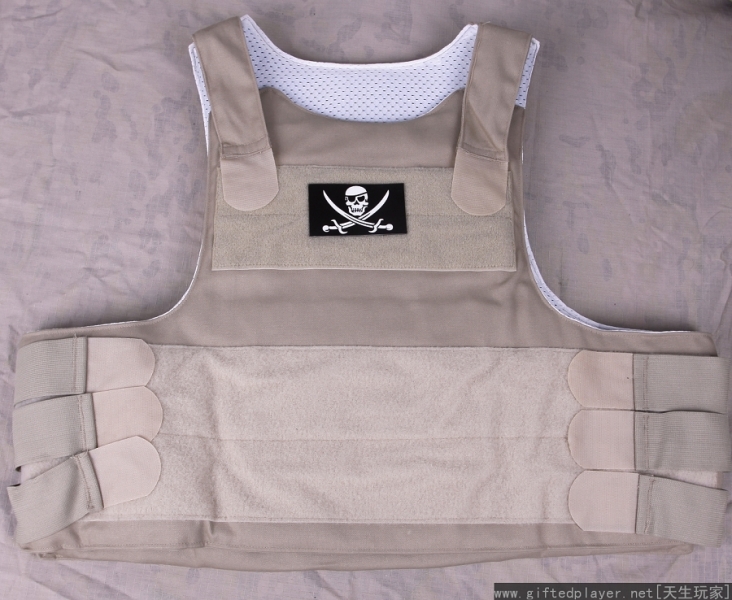

PACA软防护背心


游骑兵使用PC图










 与PACA搭配

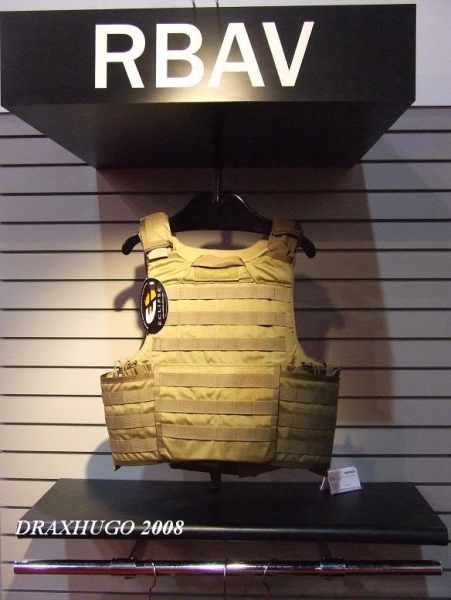

08年的时候,CIRAS的替代者千呼万唤使了出来,BAE Systems 荣誉产品新一代的RBAV(Speical Forces Releasable Body Armor Vest)。

比CIRAS更轻更软,穿着更舒适性。考杜拉600D尼龙,左右各有两个内藏弹夹包,可装4个标准5.56mm弹夹,背后新增加的水袋包,新的快拆系统。。。






 既然已经有了贴了USMC的装备,那我也开始吧

月经队从2006年起开始订购全新的MTV(Modular Tactical Vest)来取代旧式的OTV。

同IOTV一样,设计有全新的快解设计方便医疗兵救援。侧面可插入SAPI板加强防护。

其实,IOTV的设计就是借鉴了MTV~~

MTV

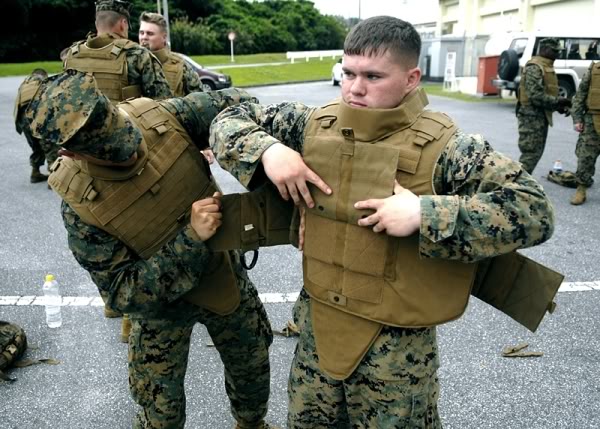

穿戴方式和IOTV大同小异


穿戴效果,出镜率很高。在《落汤鸡之战》等多部电影中就有表现~~




这MTV具有和OTV一样的缺点,太重,夏天穿太热。

于是新一代的SPC(Speical Plate Carrier )诞生了,轻量化的产物。同样是Eagle的产品

加了防弹板后和MTV的防护力一样,都是IIIA级别。只是防护面积减少了~~

SPC

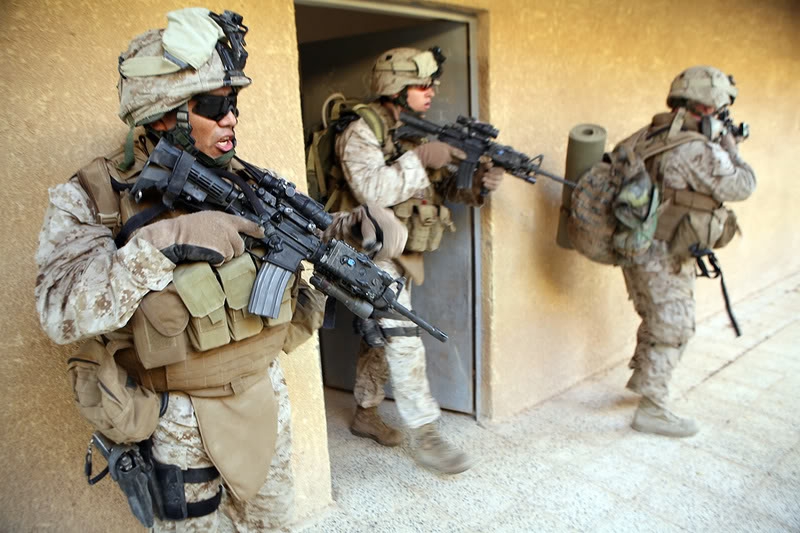

下图右边那位穿的就是MTV,其他都是SPC




月经队一般夏天穿SPC,冬天穿MTV。

SPC的出镜率还是很高的,驻韩日美军USMC都有装备。。。






 网友raveshaw纠正错误:



1.IOTV基本结构的大变化没有提到。背心本体结构和OTV完全不同,OTV是前襟开合,本体三片的结构,IOTV则改回传统的套头式,前后两片。然后才是增加护腰/腰封、肩部快开。士兵喜欢在OTV外穿FLC主要原因是OTV没有腰封,容易受力不均挂载不平衡,并不是molle条位置不佳。


2.“青蛙服”这个词现在有滥用的趋势。其本来只指陆战队的FROG系统,Flame Resistance Organizational Gear。并不是一件衣服,而是包括combat shirt、裤子、头套、手套、绒衣、内衣在内的一堆东西,其目的也并非专门针对散热。其实那种肩部手臂部分坚固布料,躯干部分透气轻薄布料的作战服,应该叫做combat shirt款式,这个款式的流行也是CP公司的功劳。只是由于多数人只知道FROG系统的作战上衣,因而以偏概全,滥用了这个词。陆军的透气作战上衣叫ACS Army Combat Shirt.

这张图片并非RBAV,而是MBAV或者LBT生产的一种类似变种。而且图中这件显然没有插入任何防弹衬板。



MTV和SPC的介绍基本上完全错误。

3.OTV本来就有CB色的,供陆战队使用。MTV怎么可能和OTV差不多。实际上MTV应该是和IOTV相近,都是前后两片加护腰的结构,差别和OTV非常大。但MTV从发展谱系上看并不是copy IOTV,而是从更早的spartan I/II发展而来,说起来应该是IOTV借鉴了spartan II或者MTV的结构。IOTV比MTV要轻一点。所谓“MTV”穿着很不方便...好吧,其实IOTV穿着方法完全一样。MTV也有肩部快开,腰部还有个快拆拉环,穿脱都谈不上“很不方便”。

下面那张是轻量化方案,并没有大规模被采用。恰恰相反,这款侧面防护不是增强,而是削弱了。MTV的侧面防护实际上是过剩了,按照MTV说明书强调的穿法,穿戴时前后片的侧延伸片必须相互重叠,否则就必须换更大一号的背心;然后护腰的内置侧装甲袋里先要在靠近身体的一边放置一块软质防弹版,然后再在外侧放一块ESAPI硬质侧板,护腰内侧还要装一块海绵缓冲垫。必要的话还可以把XS码的ESAPI正面板通过专用袋外挂护腰外面。算算MTV标准穿法侧面有多厚,2-3层的IIIA级防护软衬,一块III级防护的硬板,完全没有加强必要了。

介绍MTV的那楼最后一张是CB的OTV


4.SPC防护级别上并不仅仅是“一件破片背心”。SPC前后片都内置不可拆卸的IIIA级的软衬,还有安装ESAPI防弹版的内袋(虽然看不见但并不代表不能装),护腰上外挂装甲袋安装ESAPI侧板。SPC防护级别和MTV是完全一样的。SPC轻量化的代价不是防护级别的降低,而是肩部颈部和身体侧面防护面积的取舍。我军现役的步兵B完全差8条街的东西。

此楼配图中只有最后一张出现了MTV,但确实左边那位兵哥。第二张右边那位穿的还是SPC,只是加了个MTV的护JJ。
