AN/PEQ-2A TRAGT POINTER ILLUMINATOR AIMING LIGHT (TPIAL)



AN/PEQ-2A 目标标定照明瞄准器(TPIAL)主要的用途在于提供使用夜视镜时提供目标标定瞄准及目标照明 用。部份款式的夜视镜仅限于头戴方式使用如AN/PVS-5,AN/PVS-7,AN/PVS-15等



AN/PEQ-2A 目标标定照明瞄准器(TPIAL)主要的用途在于提供使用夜视镜时提供目标标定瞄准及目标照明 用。部份款式的夜视镜仅限于头戴方式使用如AN/PVS-5,AN/PVS-7,AN/PVS-15等等。使用此类型的夜视装备就无法使用枪枝上的瞄准具进行射击,另一点即使使用夜视镜于黑夜间有时能需要光线进行中,远距离照明或标示,在夜间若直接使用一般灯光投射或照明,无疑的是自寻死路,所以AN/PEQ-2A便是用以解决此类问题的利器。

AN/PEQ-2A为CLASS III的雷射器材,本体主要有两组雷射,一为用于照明用另一为目标标定用,共有五种操作模式。

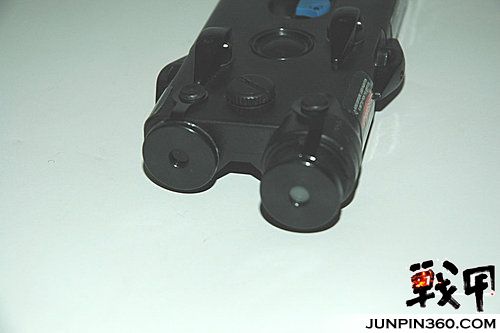

图中左方为雷射标定器,右方为照明器。两边的各自拥有独立的水平及垂直调整悬钮。

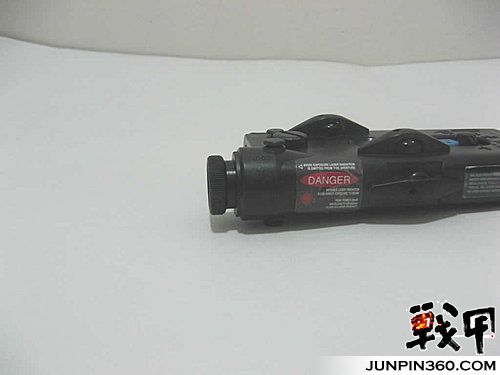

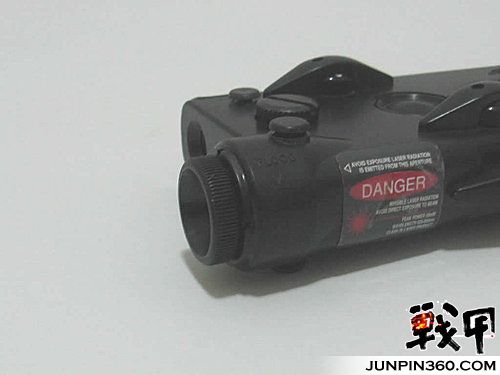

照明用雷射前端可调整,藉由旋转前端的调整滤镜可以控制雷射光集中或扩散。

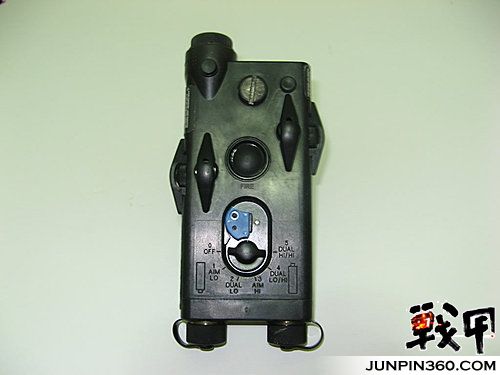

AN/PEQ-2A顶部可以看见雷射操作模式的旋钮,图中蓝色物体为安全挡块,此挡块一面为蓝色另一面为黑色以螺丝所于开关的左上方。当挡块以蓝色面朝上时只能使用前面两种低功率模式,挡块以黑色面朝上便能使用后方的三种高功率模式。挡块旁有一个LED等会显示是否雷射为作用中,上方圆形的部份才是开关,开关有两种操作方式,选择好雷射模式后,按一下后放开雷射会启动约2秒后关闭,连按两次后放开雷射便处于常开的状态,再按一次启动开关或将模式旋钮至于OFF便可解除。

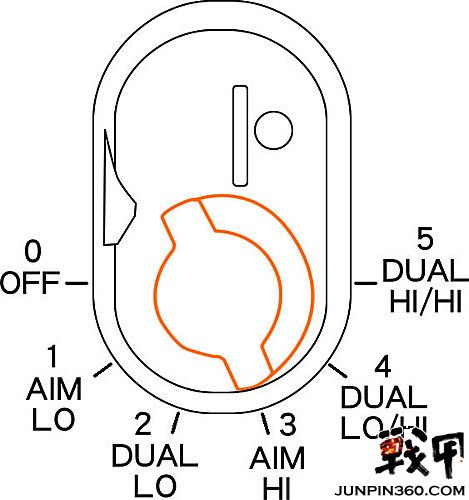

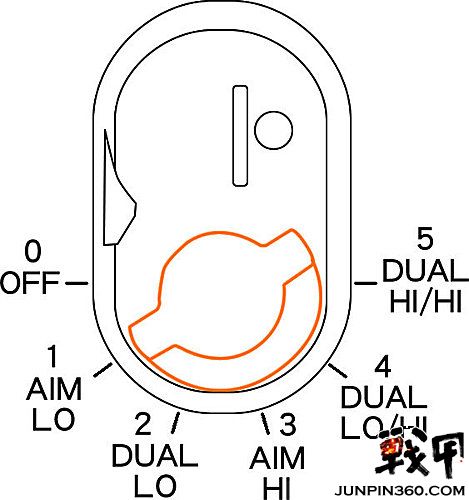

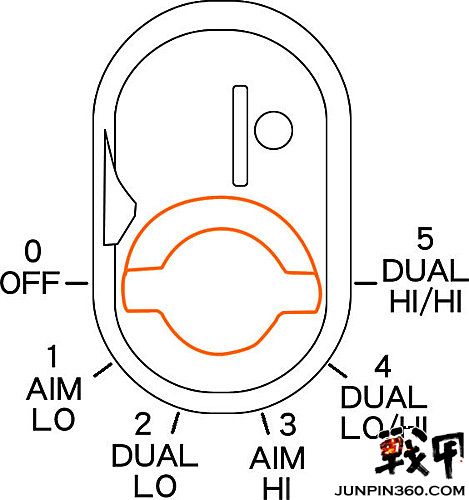

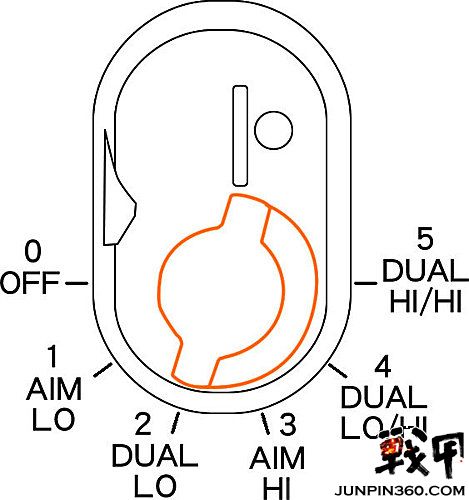

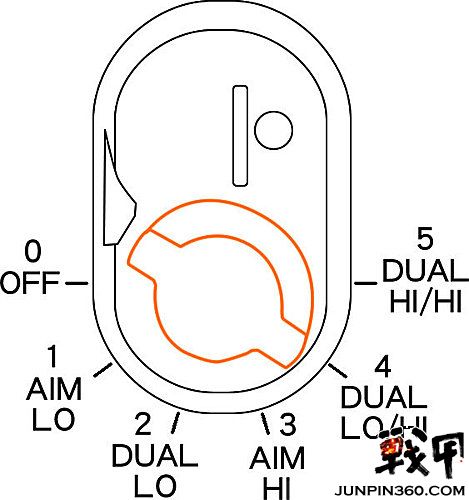

雷射模式

AIM LO 标定低功率


标定点较小用于较近的目标,一般用于部队和部队间的训练。

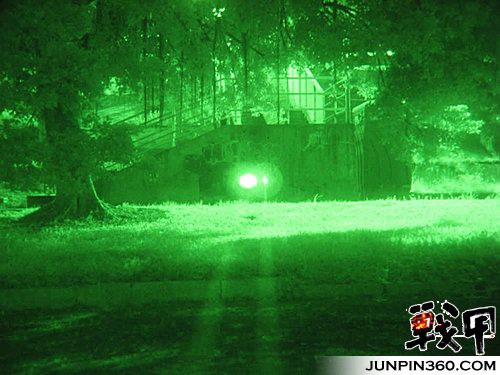

DUAL LO 双边 低功率


雷射标定和IR照明同时以低功率启用,雷射和照明点也较无扩散光晕。

AIM HI 标定高功率


仅雷射标定点以高功率模式启用,用于标定距离较远的目标。

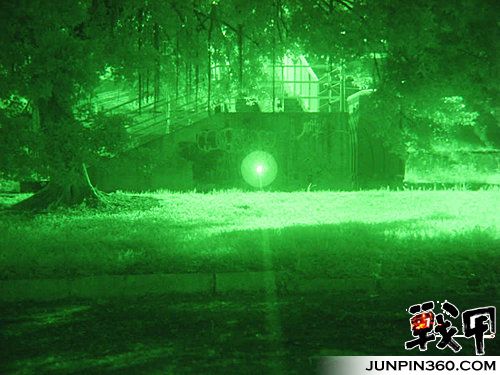

DUAL LO/HI 双边 标定低功率/照明高功率


以高功率IR光源照明目标并以标定点瞄准射击。

DUAL HI/HI 双边 标定高功率/照明高功率


同时以高功率IR照明及雷射标定目标并瞄准射击。

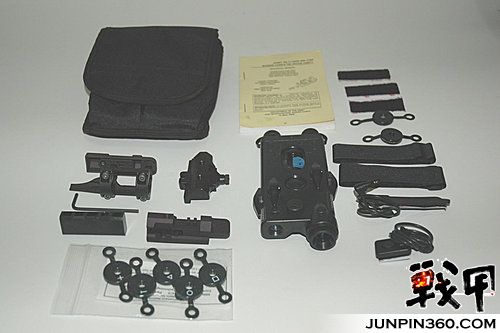

配件 (Accessories)

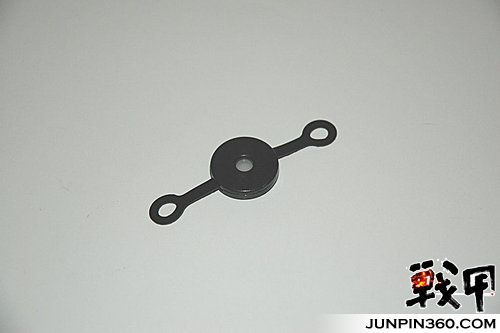

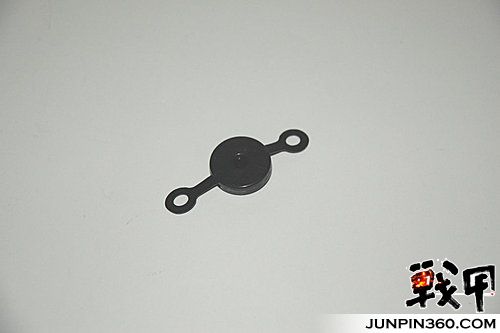

弱光罩 Neutral Density


用于标定点的滤镜,其用途在于降低雷射光束的功率。使用时可将CLASS III的雷射光束解弱至CLASS I等级。

扩光罩 Diffuser


用于IR照明的滤镜,此滤镜为雾面会完全的将直线雷射照明打散成为使用一般手电筒方式来照明。


滤镜安装范例

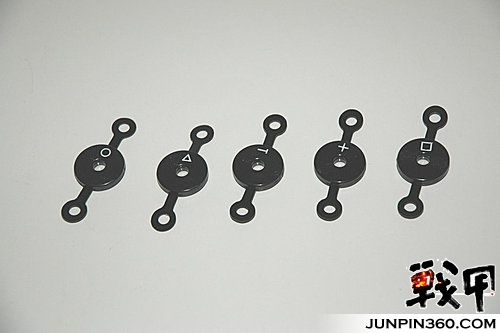

附图形的标定滤镜


使用于标定器端,透过滤镜可使标定雷射产生滤镜上所标示的图形。共五种。

 M16,M4固定座


此固定座是将之固定在M16,M4枪管上,只适用于标准护木上。

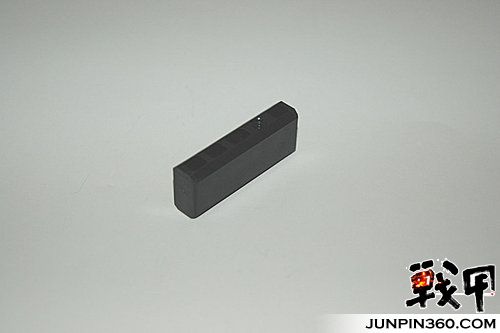

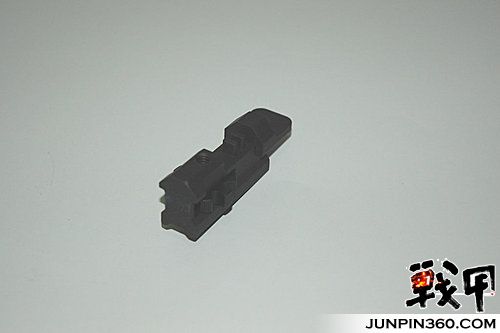

延伸固定座

此固定座是将其装在现有固定座上加高,其主要原因是为能于避开安装于枪管前的MILES雷射。

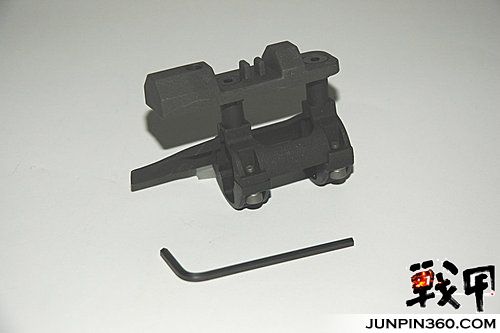

转接座


此转接座是用于将AN/PEQ-2A安装于M60,或M249 SAW时使用,须搭配该行枪枝的固定座。

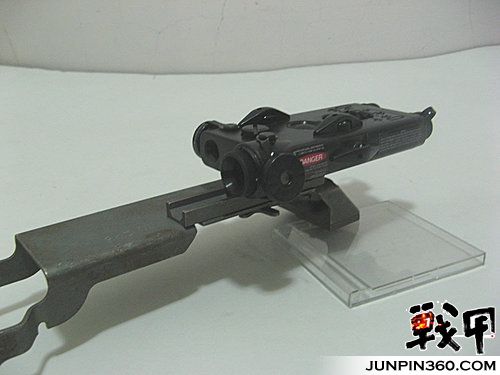

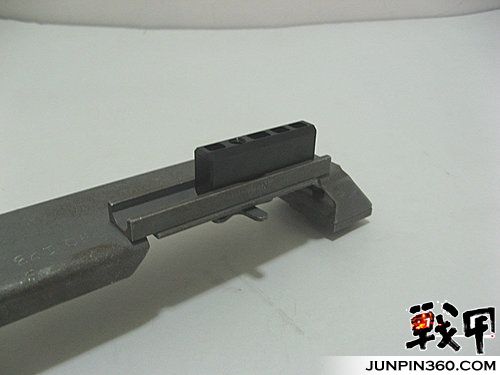

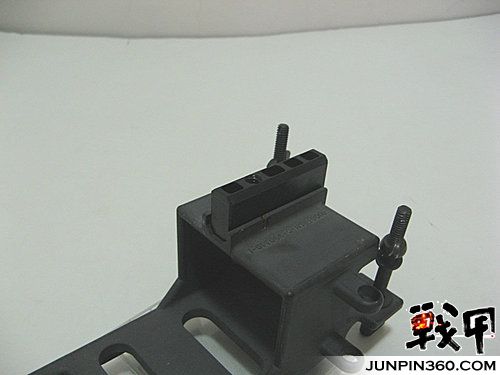

M249SAW固定座安装

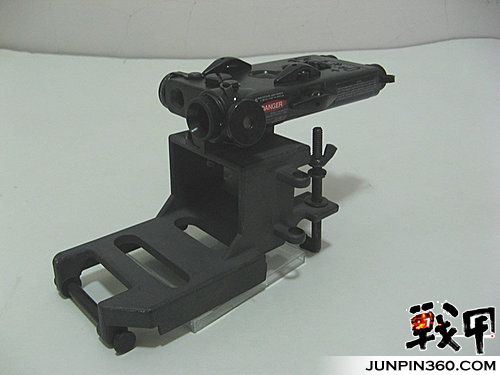

M60固定座安装

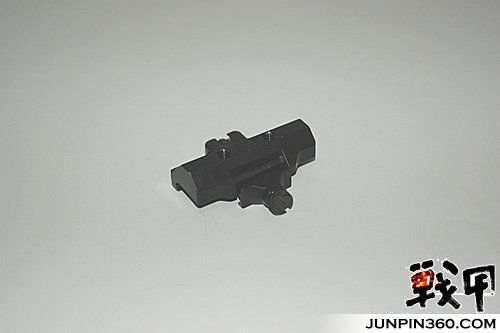

RIS用固定座


此转接座适用于现行的MIL-1913-STD 轨道界面上。

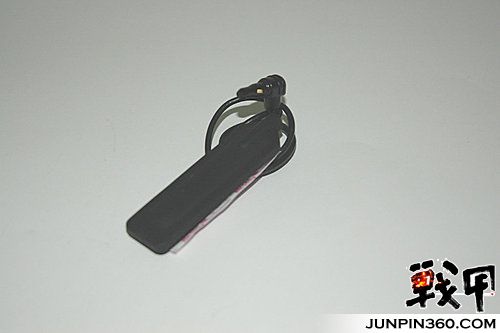

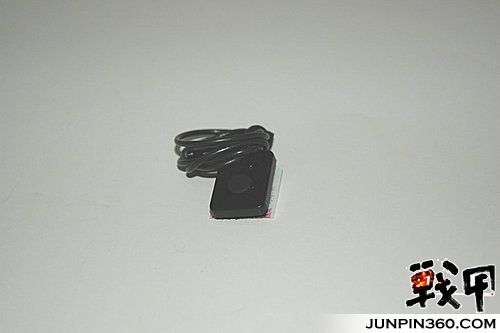

线控开关 12in



线控开关 20in

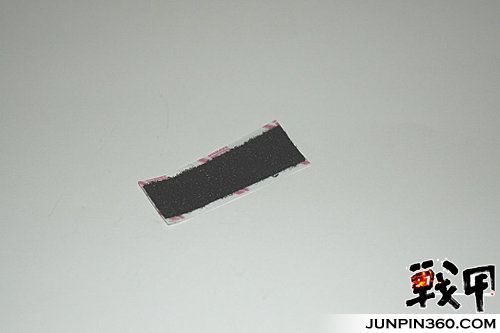

魔鬼沾


黏贴于护木或枪身其他地方,用以固定线控开关共有3片。

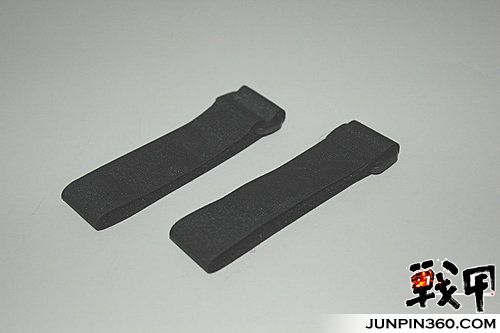

绑带


用以固定线控开关的电线,只适用于标准的M16,M4护木上。

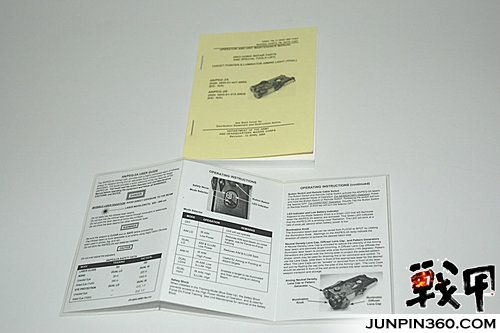

使用手册


左图为前ㄧ版本,右图为2005年后的版本,附有快速参考卡。

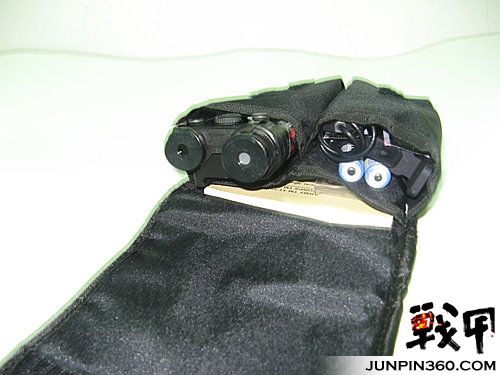

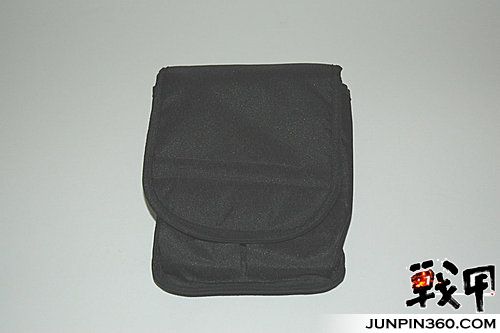

携行袋


INSIGHT Tech的携行袋,运用创意的话可将所有配间将其容纳于所有配件。
