Trijicon RX01 NSN反射式瞄准具是一款自发光的光学瞄准具，其特点和ACOG一样使用氚气灯作为瞄准用亮点，瞄具本体前方有一片光纤受光面，受光面的用途在于日间时利用环境光源增加瞄准点的亮度，诸如TA31系列上有条红色光纤管是一样的道理，因为氚灯的亮度在夜间不错但再白天就稍显不足，不过RX01 NSN的的氚灯可使用20年，比起TA01NSN使用寿命上整整多了8年，同样的当氚灯的使用寿命到达时也是可以由製造商更换的。
RX01 NSN主要设计于近战时快速瞄准用，适用于0-300公尺的射击距离，同样的也是以双眼射击为诉求。4 MOA瞄准点也提高了射击精确度，因为4 MOA瞄准点很小，也意味著瞄准的目标越小误差也比较小，但其精准度仍须视归零的实施品质和射手的稳定度。

正面

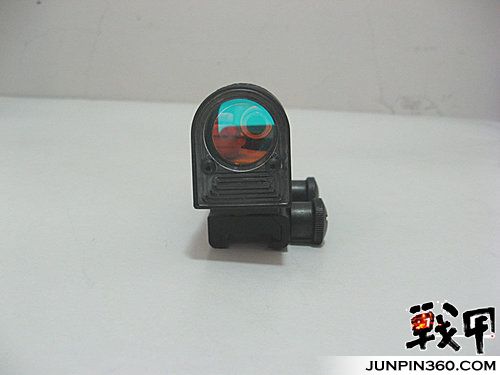

RX01 NSN前方视图，可以见到助光用的光纤管。受限于体积RX01 NSN的助光光纤採迂迴的方式增加受光面积，光纤管末端连接在氚灯后方，环境光源则由此强化光线，使其增加亮度。另外由此可看见中间用来反射瞄准点的反射镜，镜片的反射度非常高即使身处室内的暗处，镜片的反光足以暴露位置，夜间亦同所以建议使用遮光罩或防反光罩使用。

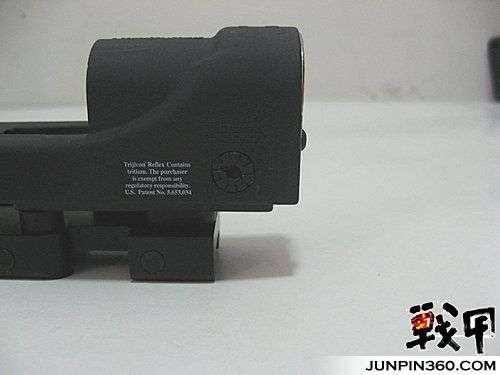

右侧

背面

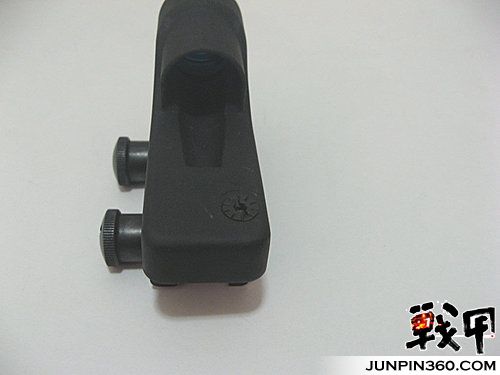

固定座

安装位置

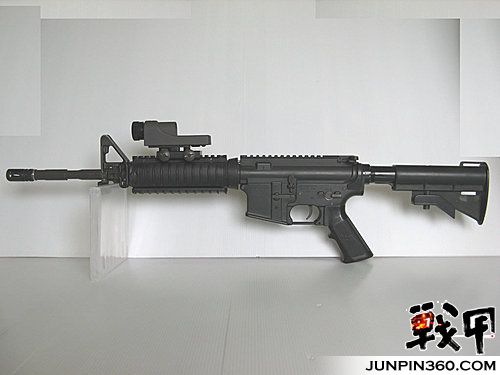

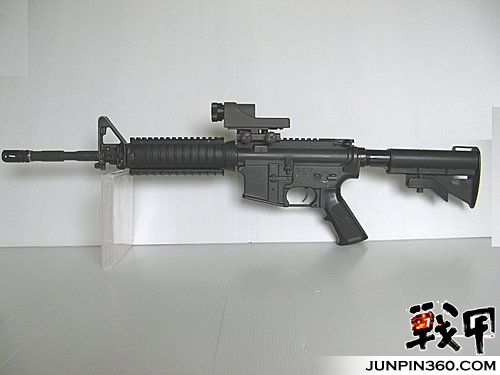

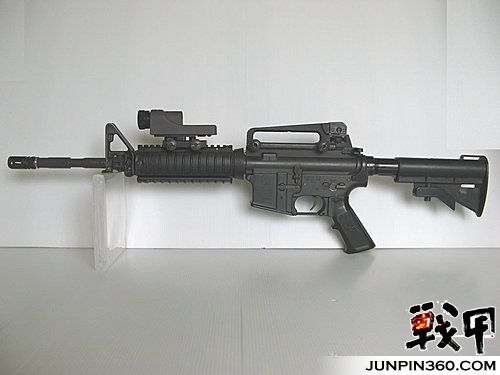

RX01 NSN的使用手册上提供了两个安装位置，一为枪身顶部轨道前方，另一位置于前方RIS护木上，安装的位置并非绝对主要仍以射手的使用习性为主。

游戏美国陆军(America's Army)裡的配置方式

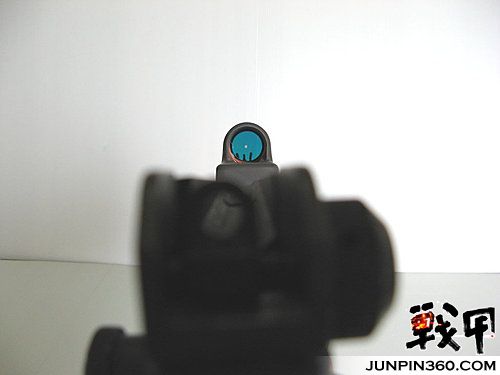

基本上，提把并不会妨碍瞄准。

虽然不知RX01 NSN安装在RIS护木上方的真正目的为何，不过倒是听说过把RX01 NSN安装在RIS护木上方为了确定射手枪举直了后才射击，虽然无从证实此说法，不过就实战经验来说也确实得把枪举直后才能瞄准，或许还真有点道理。

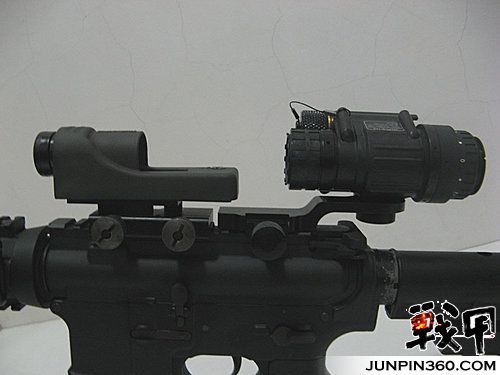

夜视镜搭配使用配置

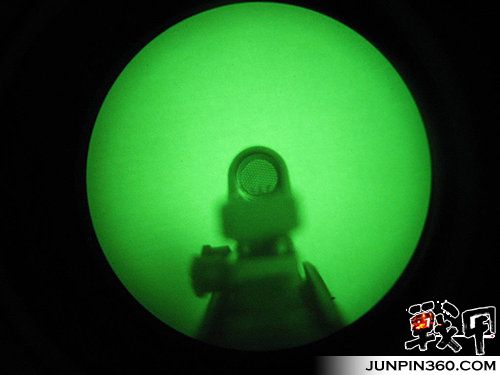

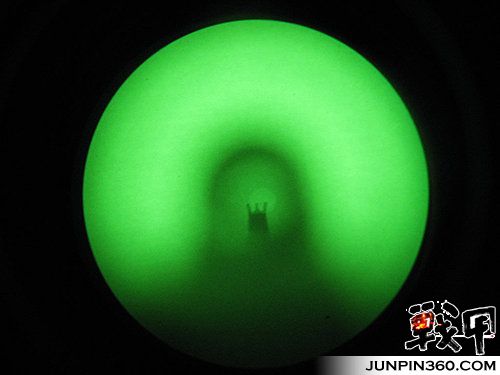

当夜视镜的物镜对焦于观看近物时仅会看见RX01 NSN本身而不会看见瞄准点。

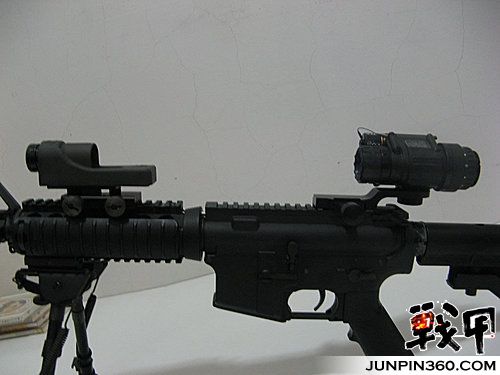

配置二；RX01NSN安装于前方RIS户木上，和 AN/PVS-14A MNVD位于枪身上

　

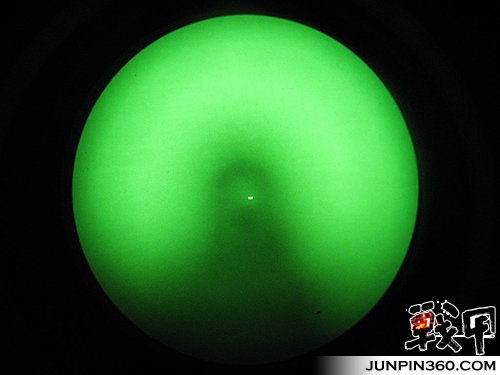

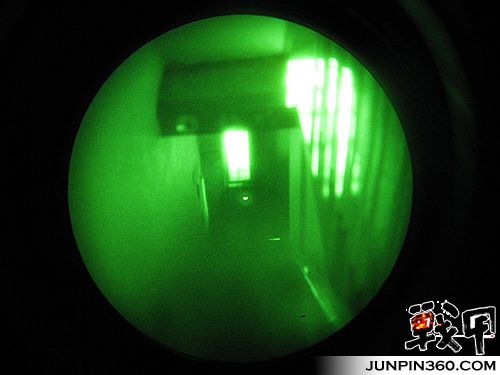

当夜视镜的物镜对焦于观看远景时仅会看见RX01 NSN瞄准点而不会看见本身。
基本上RX01 NSN的安装位置并不会对瞄准造成其他影响也同时保有双眼争开射击的优势。

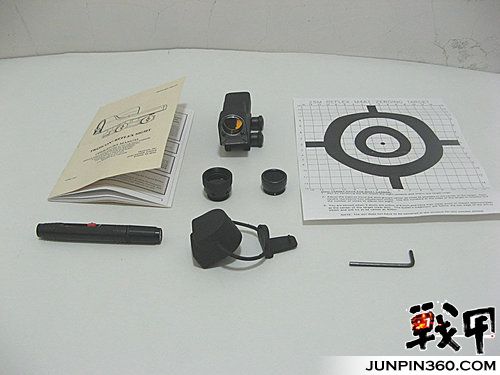

配件

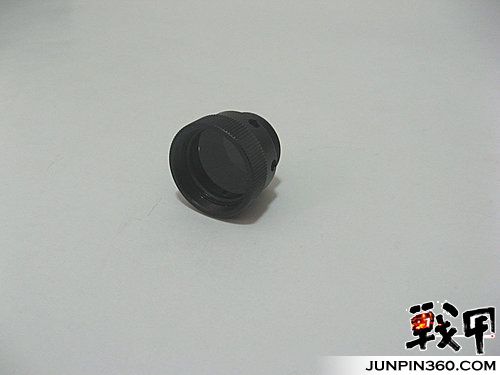

遮光罩

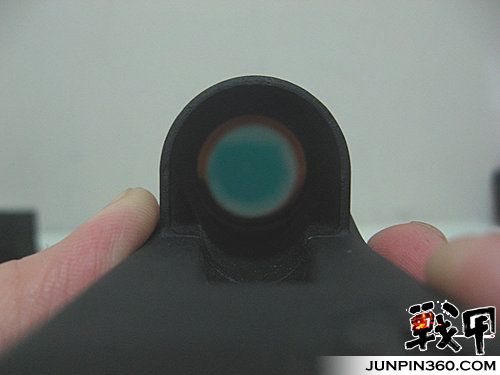

遮光罩的用途在于改变透光度使瞄准点更能够辨识，一般都用在户外光线过强而导致瞄准点不意辨别时，改变透光度仅需用手转动遮光罩前半部便会看见透光度会改变，往哪个方向转都无防，当遮光罩调整到最低透光度时继续旋转遮光罩前半部的话，透光度则由低变高。

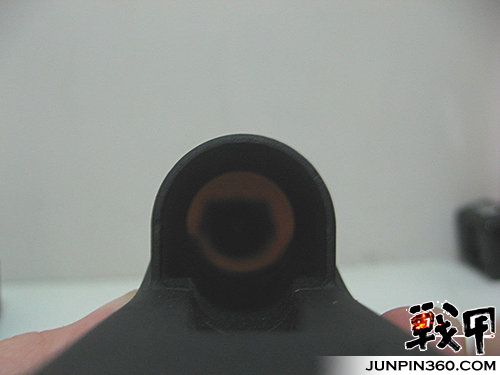

高透光

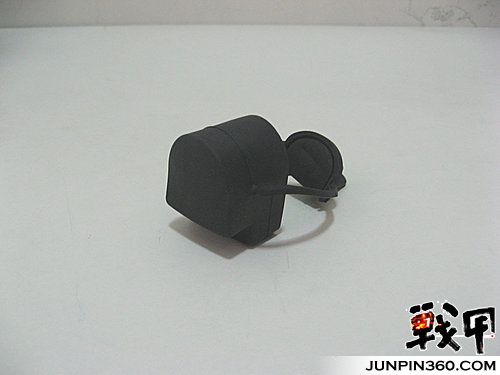

防尘盖

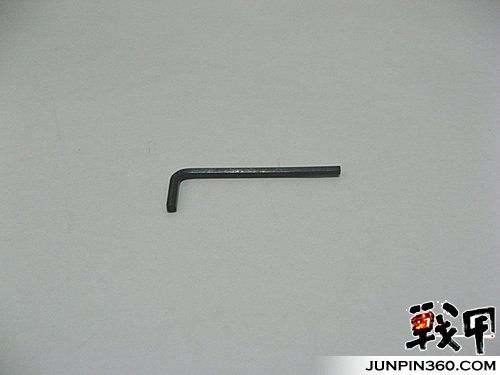

调整工具

归零靶纸

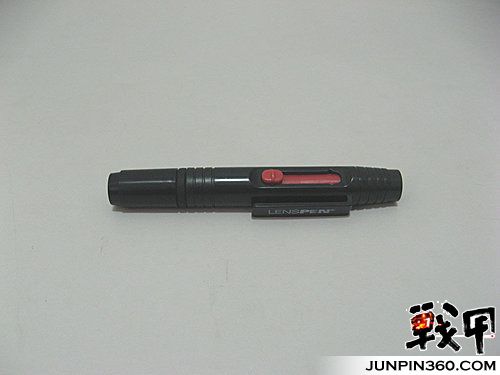

拭镜笔

Trijicon ACOG 和 Reflex 产品随副配件，一头为毛刷用于清理灰尘，另一头类似黑色绒布表面则用来清理镜面。

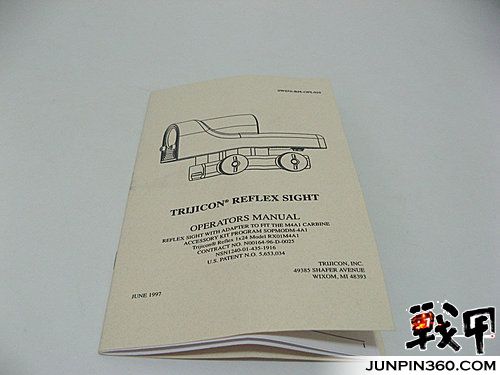

使用手册

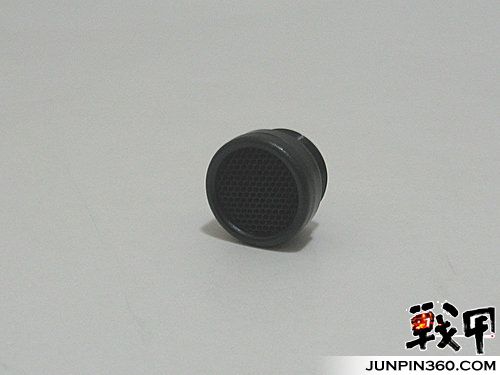

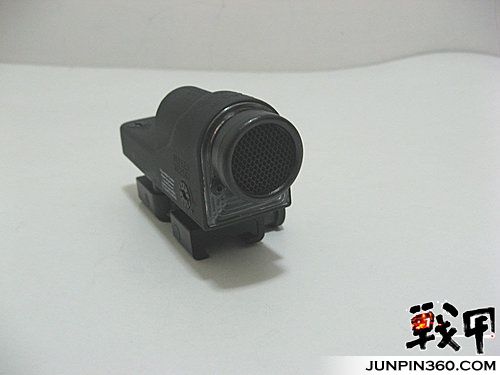

蜂巢式防反光罩（选购品）



蜂巢式防反光罩为选购品，前方蜂巢状的设计可消除瞄具镜片的反光。
