美军ANV-20/20 焦距校正系統
ANV-20/20 Focus System
ANV-20/20焦距校正系统是一项提供使用夜视镜的人员于任务前能够以最短的时间完成夜视镜焦距精确校正的仪器。一般在校正或调整夜视镜的焦距时都必
ANV-20/20 Focus System
ANV-20/20焦距校正系统是一项提供使用夜视镜的人员于任务前能够以最短的时间完成夜视镜焦距精确校正的仪器。一般在校正或调整夜视镜的焦距时都必须要做观远景和观近物的调整以期获得最佳的夜视影像。然而就一般我们所使用的夜视镜焦距校正方式仅以室内或户外的景物作为目标，并已调整出最佳影像作为校正依据。就一般使用习惯来调整焦距的话看近物或许影响不大，但是在看远景的部份就不一定是调整到最佳焦距。
另一种情况为单位的夜视镜于维护, 维修或拆解后安装可能造成原先设定好的焦距变动，必须在夜视镜归还前作好基本的对焦校正。
ANV-20/20焦距校正系统的特色在于仅在于室内也可以完成夜视镜的远近焦距调整。适用于现行夜视镜，即使是有倍率的也适用，本文中ANV20/20的解系度图形影像取自AN/PVS-4 单人用夜视瞄淮器。

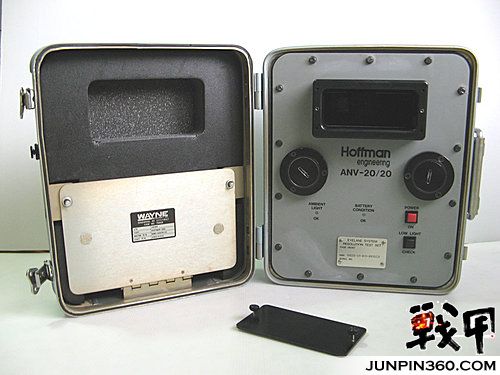

外观

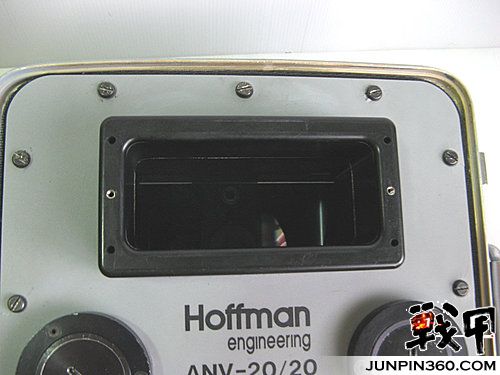

观测窗
ANV-20/20的观测窗内部显像其实是左右边分开的，为因应AN/AVS-6或AN/AVS-9的夜视镜，所以当使用AN/PVS-7或AN/PVS-14的夜视镜时就必须靠近观测窗左侧或右侧来使用而非对淮中央的位置。

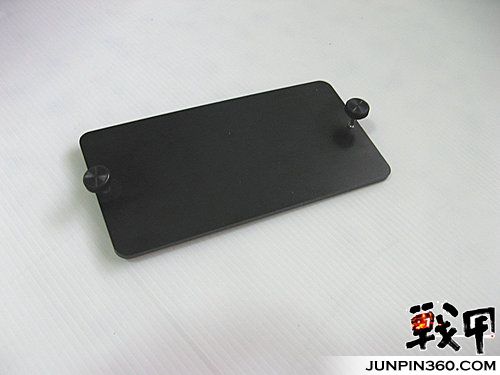

观测窗盖板

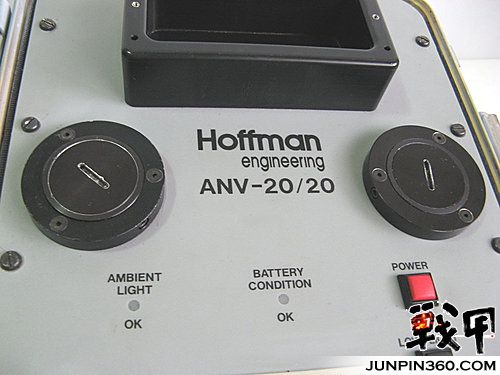

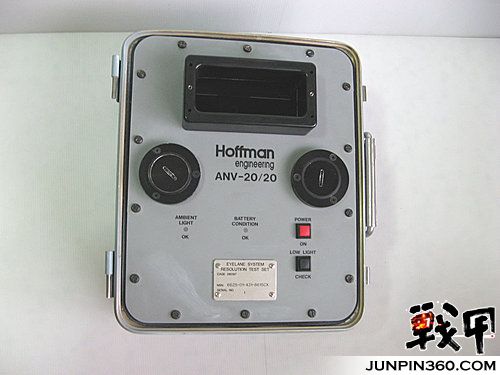

控制面版
面板左右两侧的圆形突起处为电池舱，ANV20/20使用4颗市售D Size(一号电池)的电池作为电源，左右各放置两个。

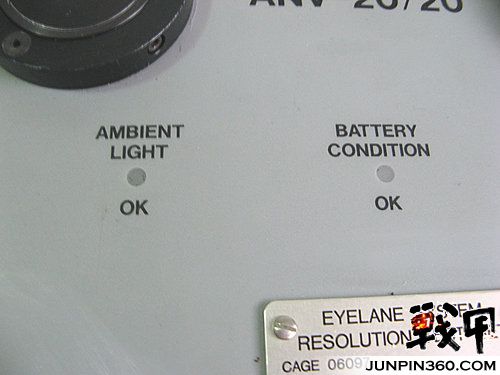

电源指示灯
BATTERY CONDITION:电池情况指示灯
AMBIENT LIGHT:环境光源指示等

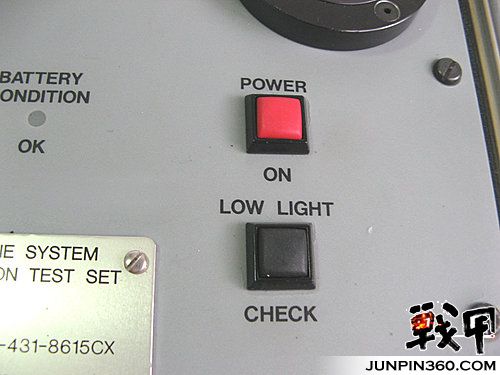

电源开关极低亮度开关
POWER:电源开关,按下POWER后电源指示灯会亮起同时也是开启ANV-20/20的电源，放开后灯会熄灭但是ANV-20/20仍处于做动中,内部的IR图像会显示约2分30后开始逐渐消失。
LOW LIGHT CHECK:低亮度检查开关，再按下POWER的同时会和电源灯指示灯亮起，放开POWER后会熄灭。其作用是指示操做ANV-20/20环境的光源是否适当，如果按下POWER时此指示灯没有亮的话裡面的IR图形亦不会投射。
BATTERY CONDITION:电池情况指示灯
AMBIENT LIGHT:环境光源指示等
电源开关极低亮度开关
LOW LIGHT CHECK:低亮度检查开关，再按下POWER的同时会和电源灯指示灯亮起，放开POWER后会熄灭。其作用是指示操做ANV-20/20环境的光源是否适当，如果按下POWER时此指示灯没有亮的话裡面的IR图形亦不会投射。

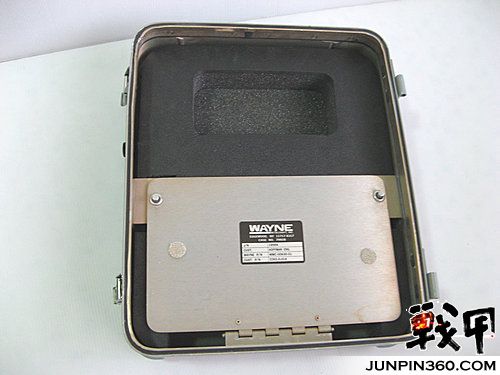

ANV20-20的外盖是可以拆卸的，因为有些单位会将其设置于专用架上，故不需要时时合上外盖。
ANV20/20的外盖内有额外的空间用以存放4颗D Size(一号电池)的电池。

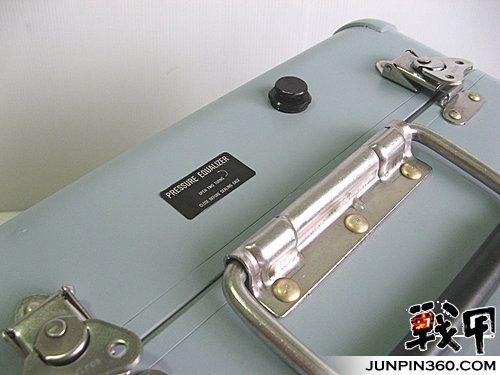

洩压阀
PS: 别小看1 psi的力量。

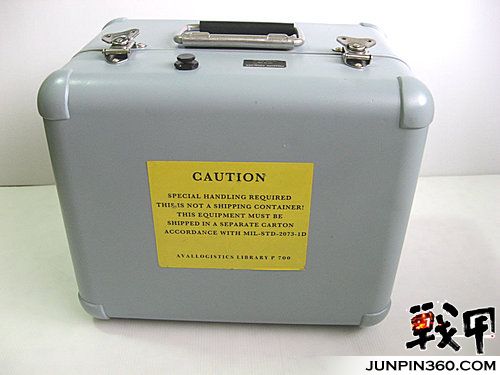

收纳时
ANV20/20收纳状态就像一个手提箱，为避免运送人员误解外部甚至需要标示说明这是一项装备而非运输用的容器。
视力表

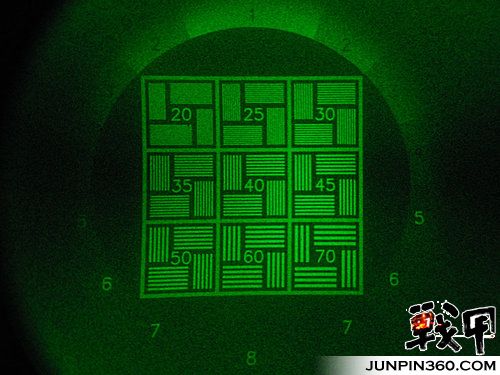

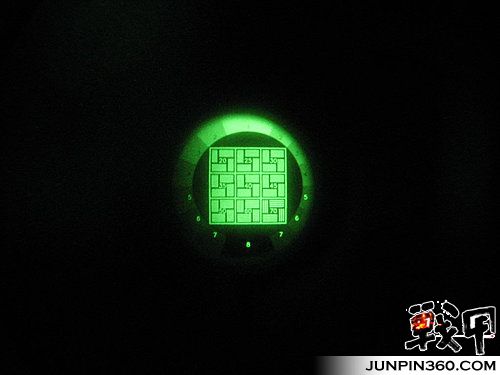

ANV-20/20 解细度图形(一般亮度) Image by AN/PVS-4
当按下POWER钮时ANV-20/20内部会投射一幅由横线和直线组成的视力表，每一组方筐内的线条粗细和数量皆不相同，70的最粗20的最细。

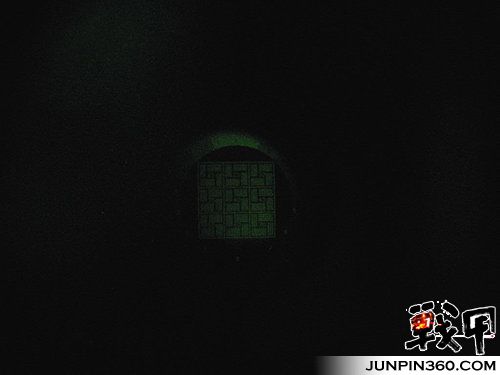

ANV-20/20 解细度图形(低亮度) Image by AN/PVS-4
当按下LOW LIGHT CHECK钮时视力表亮度会降低，能见度会降低。因为没有说明书也无从得知正确的测试意义。笔者参考了一下关于AN/PVS-7, AN/PVS-14和AN/AVS-6内有关TS-3895A/UV的影像校正后得知，TS-3895A/UV的影像校正中也有低亮度测试，所得的结论是在高亮度时夜视镜必须要看得清楚校正程序所指定最细的解细度图形在低亮度时要能够看见校正程序所指定最粗的解细度图形。很不幸目前无从得知在ANV-20/20上所指定的图形是哪几格。
上图为使用AN/PVS-7D NVG来作观测，可以看得出来图形的Size比使用AN/PVS-4来看要来小的多，取景用的相机不够好，以实际的情况来说在一般亮度下AN/PVS-7D可以看到数字25的线组，数字20的线组就无法看出来。
焦距校正
使用ANV-20/20主要是要用来校正夜视镜远景的焦距用的，像AN/PVS-7B/D, AN/PVS-14, AN/AVS-6和AN/AVS-9夜视镜的接物镜后方都有一个固定环，这个固定环主要是用来作为夜视镜看远景时的调整底线，美军一般都会用胶固定住已确保固定环不会移动同时也确定接物镜调整到这个位置时为最佳的望远距离。
ANV-20/20的使用方式非常简便，甚至不需要使用手册而製造商斯乎也没有撰写。整个过程只需要按依下电源，戴上夜视镜后开启电源由检测窗看视力表，然后调整夜视镜的接物镜焦距直到可以看清楚视力表上的线条。
淮备工作:在开始进行焦距校正前人员必须先在黑暗的环境中呆上约10分钟让眼睛适应黑暗的环境。
低亮度检查:按下LOW LIGHT CHECK不放，观察是否可以看见线条较粗的图形(50~70)。
参考资料
TM 11-5855-262-23&P-2 TECHNICAL MANUAL, NIGHT VISION GOGGLES, AN/PVS-7B
TM 11-5855-306-23&P TECHNICAL MANUAL, MONOCULAR NIGHT VISION DEVICE, AN/PVS-14 (MNVD)
TM 11-5855-263-23&P TECHNICAL MANUAL, AVIATOR NIGHT VISION IMAGING SYSTEM (ANVIS)
ANV-20/20 解细度图形(一般亮度) Image by AN/PVS-7D
上图为使用AN/PVS-7D NVG来作观测，可以看得出来图形的Size比使用AN/PVS-4来看要来小的多，取景用的相机不够好，以实际的情况来说在一般亮度下AN/PVS-7D可以看到数字25的线组，数字20的线组就无法看出来。
在一般亮度下AN/PVS-7B可以看到数字35的线组，数字30的线组就无法看出来。
ANV-20/20 解细度图形(低亮度) Image by AN/PVS-7D
在低亮度下AN/PVS-7D可以看到数字30的线组，数字25的线组就无法看出来。
在低亮度下AN/PVS-7B可以看到数字50的线组，数字45的线组就无法看出来。
藉由仪器测得的结果证实夜视镜的解系度是无法以平常使用的方式测得的。
藉由仪器测得的结果证实夜视镜的解系度是无法以平常使用的方式测得的。
TS-3895A/UV Test Set
焦距校正
使用ANV-20/20主要是要用来校正夜视镜远景的焦距用的，像AN/PVS-7B/D, AN/PVS-14, AN/AVS-6和AN/AVS-9夜视镜的接物镜后方都有一个固定环，这个固定环主要是用来作为夜视镜看远景时的调整底线，美军一般都会用胶固定住已确保固定环不会移动同时也确定接物镜调整到这个位置时为最佳的望远距离。
ANV-20/20的使用方式非常简便，甚至不需要使用手册而製造商斯乎也没有撰写。整个过程只需要按依下电源，戴上夜视镜后开启电源由检测窗看视力表，然后调整夜视镜的接物镜焦距直到可以看清楚视力表上的线条。
淮备工作:在开始进行焦距校正前人员必须先在黑暗的环境中呆上约10分钟让眼睛适应黑暗的环境。
- 戴上夜视镜并开启电源
- 面对ANV-20/20的观测窗
- 按下ANV-20/20的POWER钮
- 调整接物镜的焦距直到可以完全看清楚ANV-20/20上的图形, 以20的图形能够看得最清楚为止。
低亮度检查:按下LOW LIGHT CHECK不放，观察是否可以看见线条较粗的图形(50~70)。

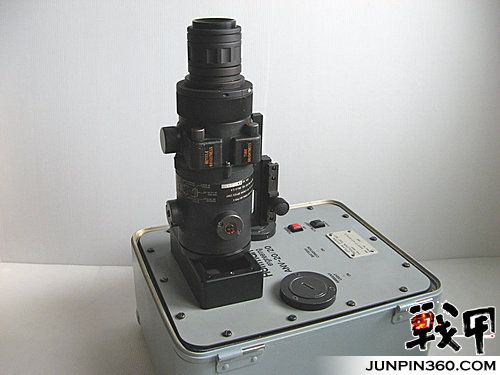

AN/PVS-4对焦就是直接给他靠上去用也行。
