美军TS-2飞行员夜视仪电路测试器


TEST SET, TS-2

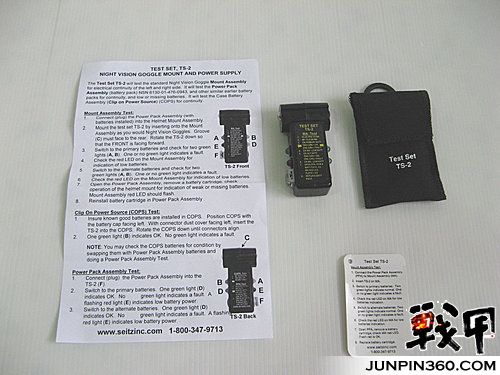

TS-2 测试器为美国Seitz Scientific Industries Inc. (SSIInc.)针对飞航员于夜间飞航任务前用以检测AN/AVS-6/9夜视镜头盔固定座的电路测试器,飞航员可利



TEST SET,  TS-2

TS-2 测试器为美国Seitz Scientific Industries Inc. (SSIInc.)针对飞航员于夜间飞航任务前用以检测AN/AVS-6/9夜视镜头盔固定座的电路测试器,飞航员可利用测试器来检查整个AN/AVS-6/9所使用的头盔固定座电路状况和电池的蓄电情形。

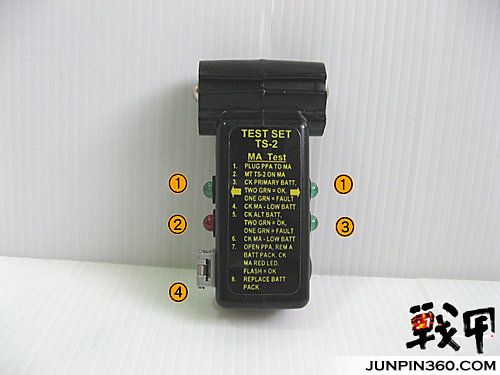

外观:

1.线路状态指示灯(左和右): 用来显示头盔固定座的线路状况,线路正常的情况为左右两边的绿色LED皆会亮起,只亮其中一边或都不亮表示线路有异常,LED不亮的那一侧为有异常。

2.低电量指示灯:在直接测试外接电池盒时,此红色LED灯闪烁表示外接电池盒的电池须更换。
3.电量指示灯:在直接测试外接电池盒时,此绿色LED灯亮起表示外接电池盒的电池状况良好。
4.外接电池盒接头:用来直接连接外接电池盒。

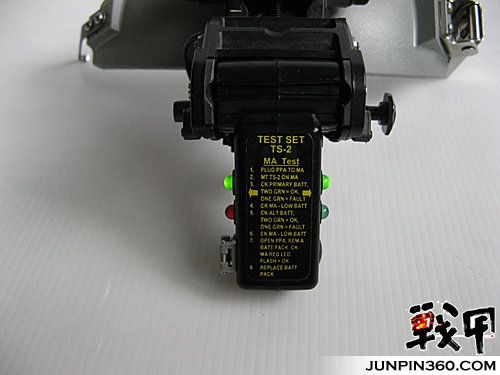

背面:

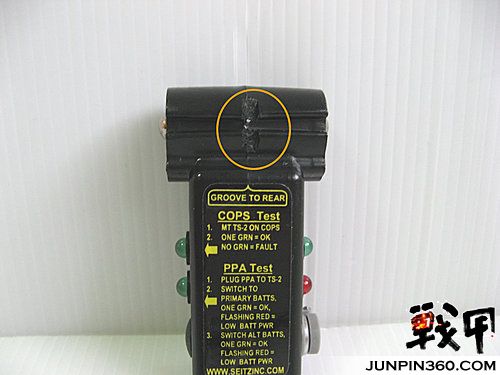

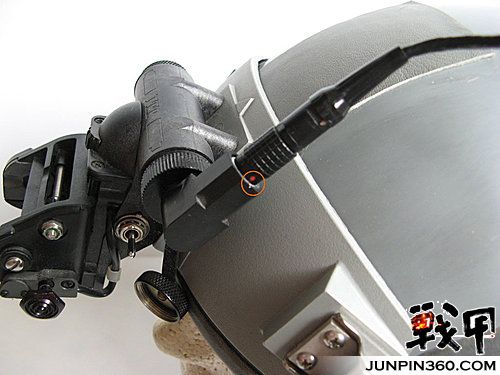

TS-2前后都长得很像,有时难免会装反,唯一的目视辨识是上图中圆圈处有一条凹槽可辨识此面为背面。

AN/AVS-9 ANVIS 固定座电路测试(仅使用电池)

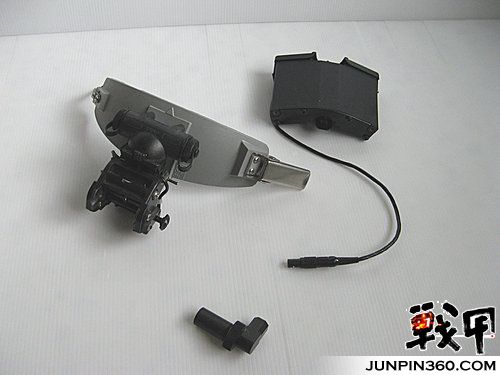

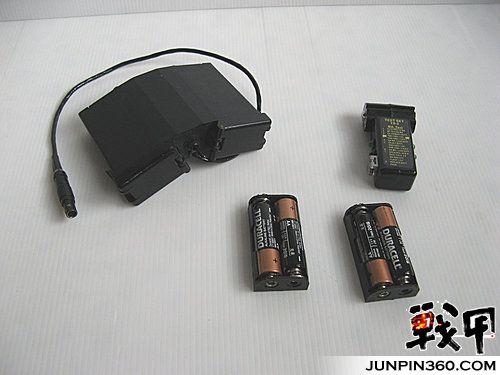

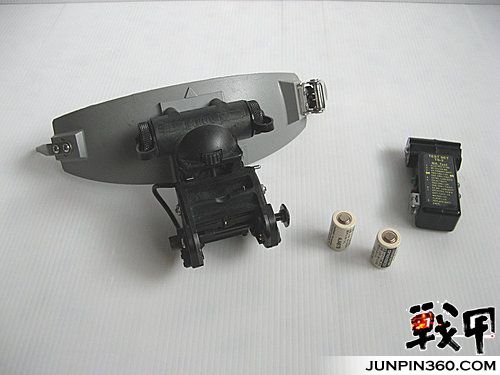

使用器材:
头盔固定座 x 1
CR14250SE电池 x 2
TS-2 测试器 x 1

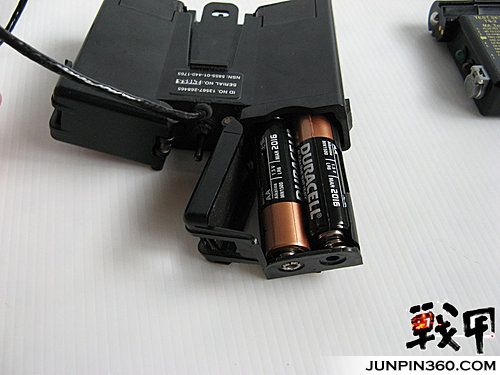

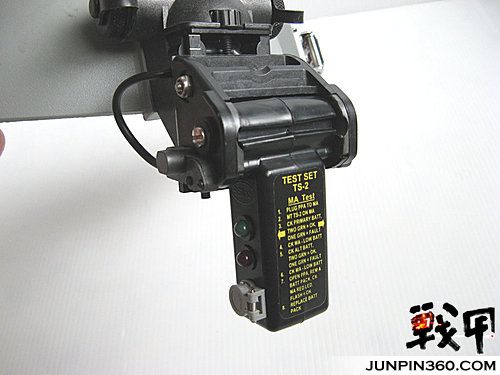

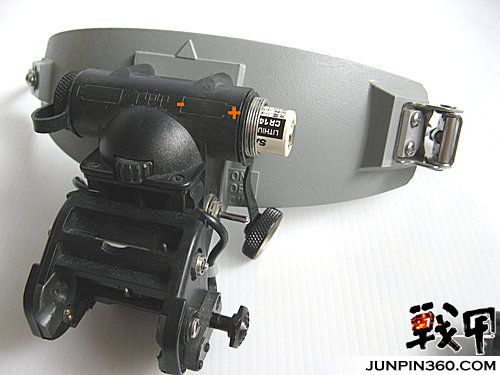

安装电池于任一边或双边(图中为安装电池于左侧的电池舱)的电池舱,正极朝外。

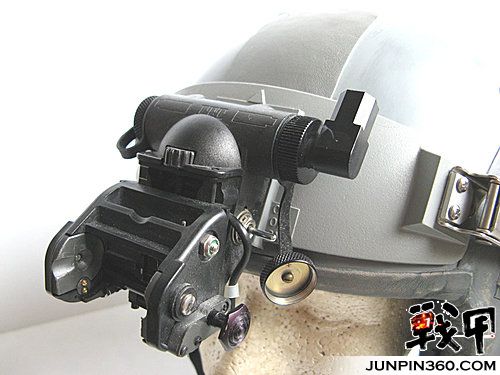

安装TS-2并至于AN/AVS-9于放下的位置。(注意正反面勿装反)

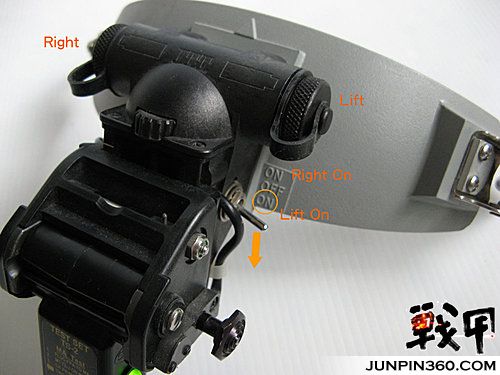

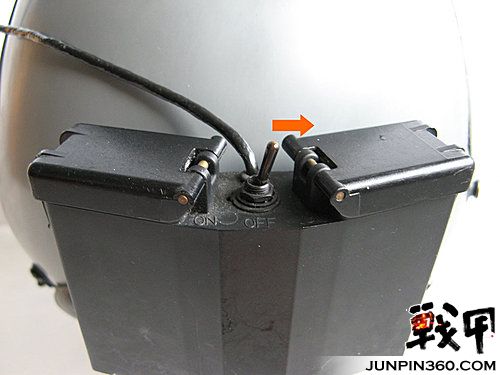

AN/AVS-9的头盔固定座本身具有电源切换开关,用来切换使用任一边的电池舱作为电源供应。使用上方的"ON"为右侧电池舱,使用下方的"ON"为左侧电池舱,中间为关闭。在此处只使用左侧电池舱。

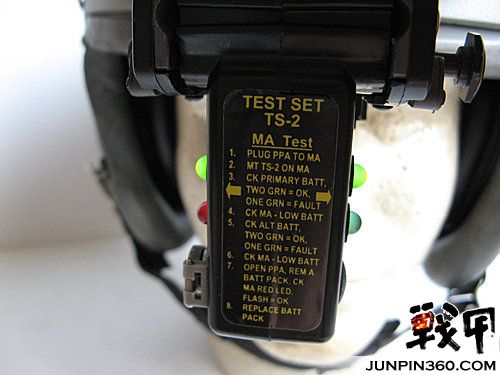

看见双边的绿色LED灯都亮起表示边的电源线路为正常,如果只亮其中一边或都不亮则线路异常。

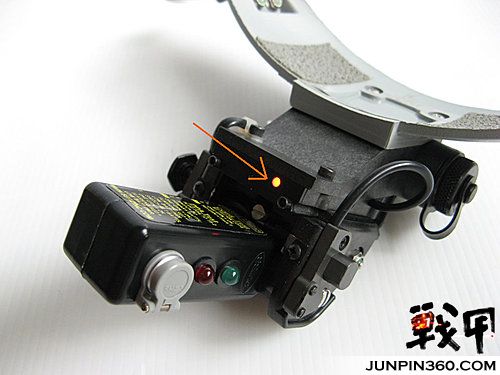

另外,在AN/AVS-9的头盔固定座上有一个红色的LED会亮起。此状况会出现在误将电源开启至未安装电池的那一端(如两边的电池舱都有电池就不会发生)。

AN/AVS-9 ANVIS 固定座电路测试(使用电池盒)
使用器材:
外接电池盒 x 1
3号电池 x 4
TS-2 测试器 x 1


将电池安装于两边的电池舱

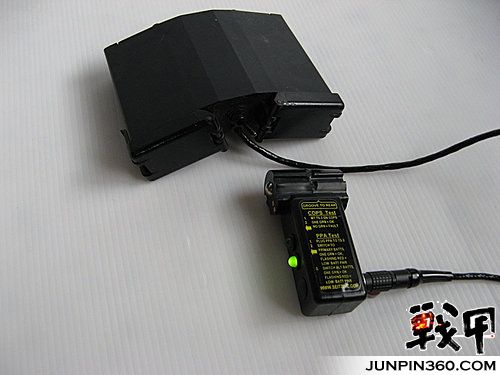

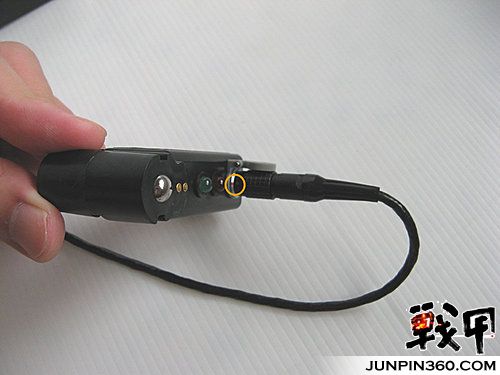

将电池盒接头红色记号和TS-2上的红色记号对正后接上。

将开关开启对应至其中一边。

  • 看见绿色LED灯亮起(只会亮一个)表示该侧的电池电量和电路为正常,亮红灯为电池电量不足须更换。
  • 完成此步骤后将电池盒开关切至另一侧观察另一侧的电池电量情形。

外接电源全系统测试
本项测试是用来测试整个外接电源系统的作用,可以直接的测试整AVS-9头戴座外接电源系统的线路状况。
使用器材:
头盔固定座 x 1
外接电源转接座 x 1
外接电池盒 x 1
3号电池 x 4
TS-2 测试器 x 1
将转接座安装于其中一边的电池舱上(图中使用的仍然为左边的电池舱)。

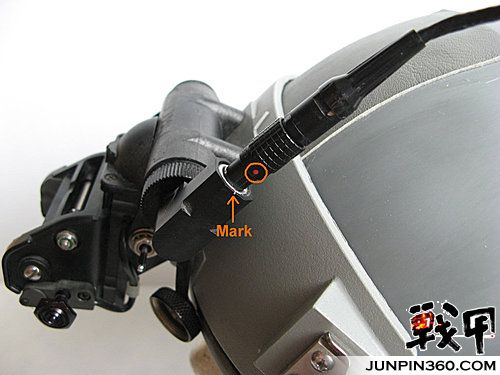

注意外接电池和接头上和转接座上的红色标记是否对齐。

确实安装外接电源接头于转接座上。

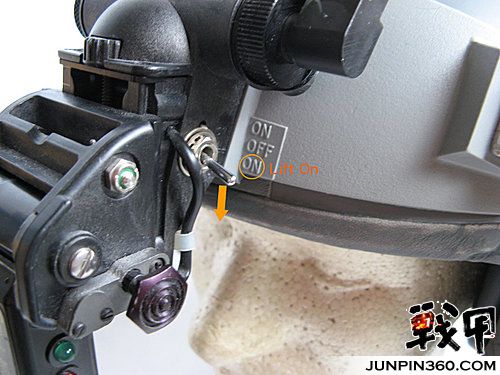

打开头盔固定座上的开关,因为转接座使用的是左边的电池舱,所以开关往下扳选用左边。

开启外接电池盒任意边作为电源。

看见双边的绿色LED灯都亮起表示边的电源线路为正常,如果只亮其中一边或都不亮则线路异常。

此不起眼的测试器基本上提供我一个正确的故障排除方向,首先笔者的头盔固定固定座的右侧的负极电路断路,如此使用夜视镜必定只会有一边作用。另外外接电池盒电源无法到达头盔座,原先以为转接头故障但后来发现歧视是外接电池盒的线路问题。基本上原先的故障并非故意为之的故障,单纯是因为电路的和接点本身就很脆弱经多次的使用后造成断路。所幸找到了这个玩意缩短让笔者在故障排除过程所需的时间。
