M320榴弹发射器激光指示器

M320 grenade launcher Day/Night Sight (DNS)
装备解说:
话说自2003年起美军开始採用H&K的M320枪榴弹发射器替换现行的m203枪榴弹发射器老实说完全没想到连AN/PSQ-18 DNS也



M320 grenade launcher Day/Night Sight (DNS)


装备解说:
话说自2003年起美军开始採用H&K的M320枪榴弹发射器替换现行的m203枪榴弹发射器老实说完全没想到连AN/PSQ-18 DNS也开始有对应的改变,一开始并没注意到有这款DNS还是笔者无意间看了H&K网站上的示范照片才得知,而取得也是最近的事。整体来说并无太大改变除了备用的准星和照门已取消使用Trijicon自发光氚气照明,而原先设置氚气照明管的位置保持贯通的状态可使前方光线通过。电源的部分则改用CR-123电池。

备用的准星和照门已取消使用Trijicon自发光氚气照明,而原先设置氚气照明管的位置保持贯通的状态可以直视前方的自然光源。

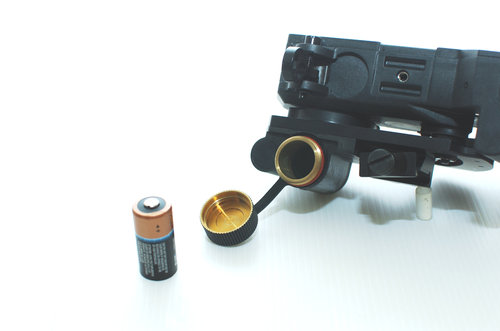

电池由原先使用一颗AA(3号)电池改为使用一颗CR-123作为电源。






M320改使用线控开关来控制激光作动,本体并无任何按钮。幸运的是INSIGHT的线控都是共用的并非特殊规格,作战时小件物品的补给有时比大件物品还难。但是外观设计上如果只单使用M320加装DNS感觉上似乎有些不方便且又易造成DNS受外力或外物撞击而损坏之虞,但装载在M4上又显得笨重。



图为美国陆军82th空降师进行DNS的夜间训练

当M320枪榴弹发射器在安装在M4步枪上时,位置也正好就在护目的左端,按照先前M203所使用的DNS来说,在归零完成后或许也可以充当步枪的激光标定器来使用也不一定。



外观:

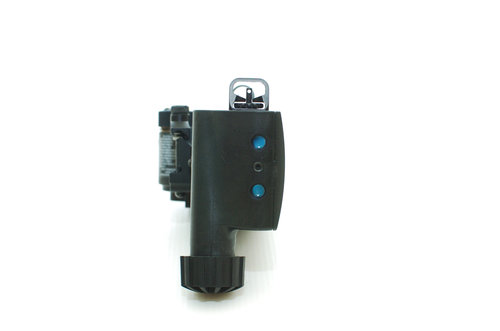

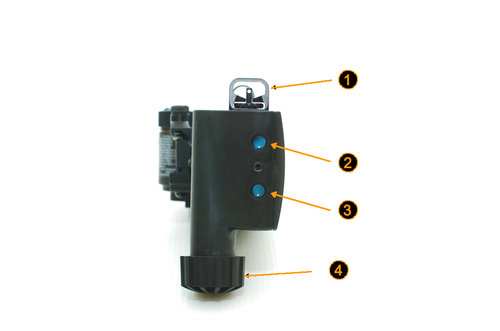

前方:


跟M203 DNS相同

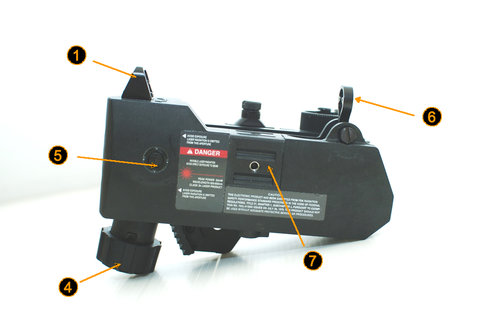

左侧:

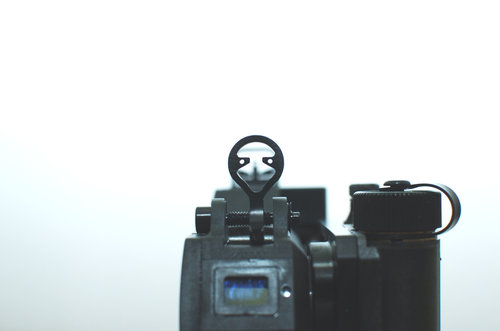

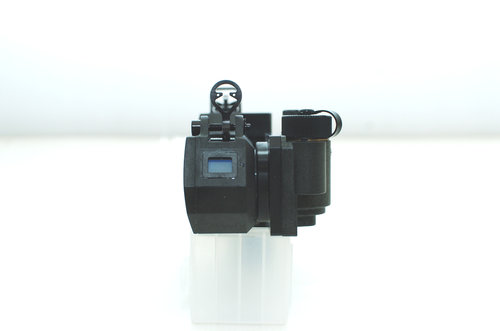

后方:


这次M320 DNS的备用照门已不再是Trijicon的自发光瞄具了,原先安装氚气灯管的位置保持搂空。

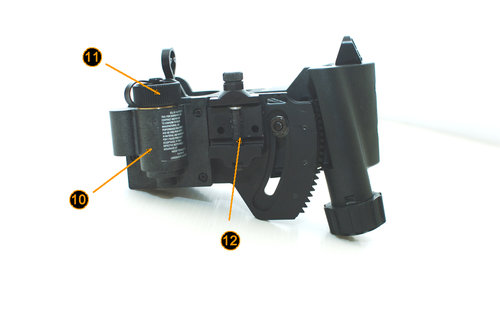

右侧:


由此图片可清楚地看见电池盒和1913轨道固定爪

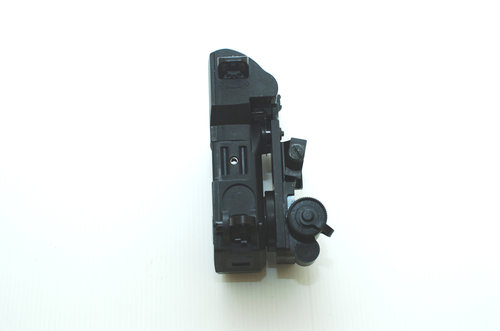

顶部:

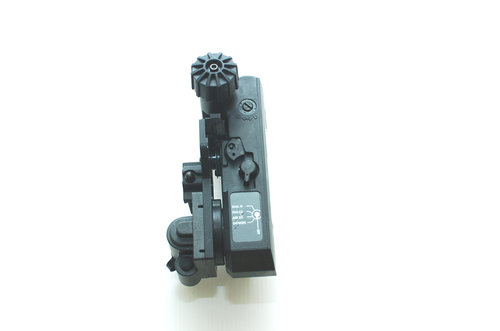

底部:




各部功能:


1.机械式准星

2.不可视光标定激光:
使用夜视装备时用以辅助标定目标用。

建议避免视觉伤害的激光使用安全距离:

激光/模式      安全等级       注-1         注-2
   Aim Lo                1               0               0
  Dual Low            3a           40cm         3m
  Dual Hi                3b           32m        190m

*注-1 未使用有倍率光学设备时的会对视觉造成伤害的距离。
*注-2 使用7倍率光学设备时的会对视觉造成伤害的距离。

3.不可视光照明激光:
提供超过400m以上的照明距离。

4.射击距离调整旋钮:
用手旋转以调整射击距离及角度,每转一格会增加或减少5m。

5.水平归零调整
标定激光水平归零调整。

调整对距离的影响:
距离(m)     调整1-Click时的改变(cm)
   10                     0.7
   25                     1.8
   200                 14.0

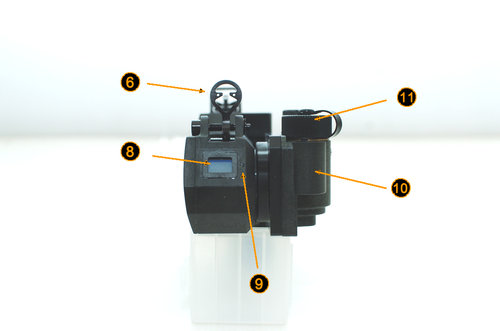

6.机械式照门

7.MIL-STD-1913轨道组件固定座:
用来安装MIL-STD-1913轨道组件用。

8.LCD显示器:
显示目前所设的射击距离,射击状态指示。

9.IR激光啓动指示器
此为一个LED灯号,亮起时表示IR镭射或IR照明为啓动状态。

10.电池仓

11.电池盖


12. 轨道座固定夹具

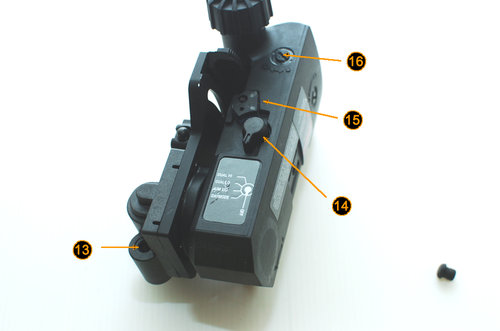

13.线控开关插孔

14.模式选择开关
详细与AN/PSQ-18A Day/Night Sight (DNS)相同,在此不再做重复的说明。

15.保险档块:
用以限定DNS激光的可操做范围,蓝色面朝上仅限定使用到DUAL LO为止,黑色朝上面时可使用DUAL HI的模式,原厂预设为黑色朝上面。

16.激光归零调整(垂直):
标定激光垂直归零调整。

调整对距离的影响:
距离(m)     调整1-Click时的改变(cm)
   10                     0.7
   25                     1.8
   200                 14.0

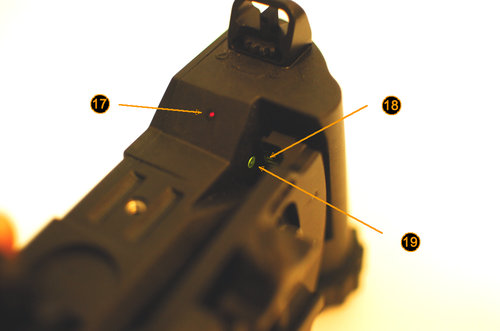

17.防倾指示器:
显示目前射击界面是否于正确的射击位置。

18.距离表尺
机械式射击距离表尺。

19.照明LED
调整射击距离时会亮起提供距离表尺照明。

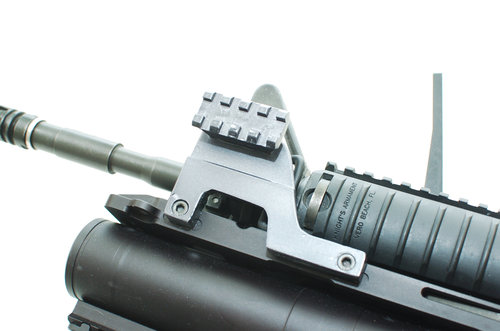

固定座的小插曲:

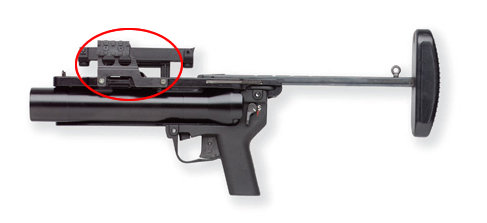

网路上索搜寻到DNS固定座照片


这是经过推测所得的固定座外观,实际的固定座有两道开孔减重,但考虑到材料强度笔者就取消开孔了。


一开始笔者搞不清楚这到底是如何架在M320上原来是另外有固定座(并非INSGHT随附的东西,也不晓得製造商),网路上很难找的到有DNS固定座但未安装DNS的照片,虽然可以随便做个固定座来用但笔者还是无法接受因为跟现实差太大,很幸运地找到了一张但是图片实在很小。不过至少知道要土炮什麽东西了。

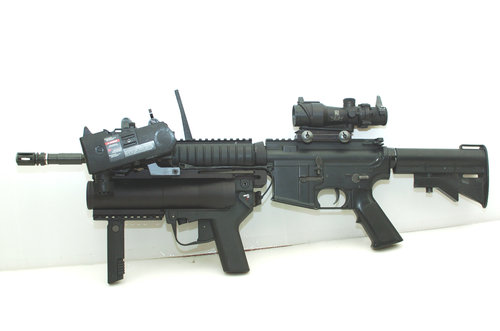

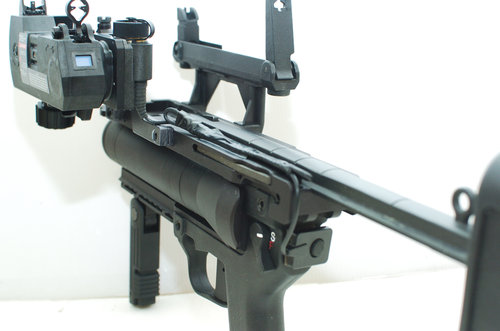

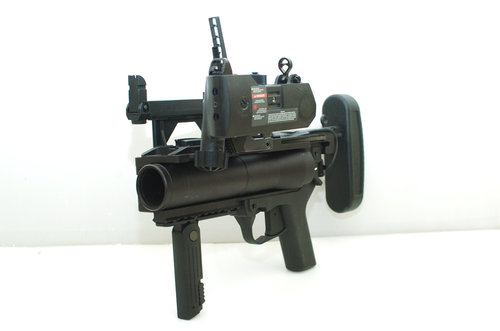

M320 架设于M4 A1上

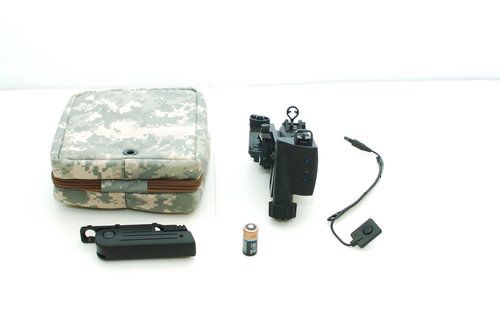

配件
配件(Accessories)

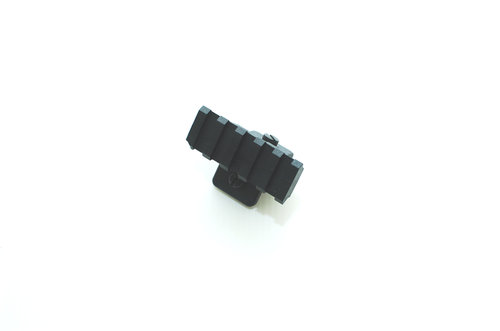

MIL-STD-1913轨道座组件

可使轨道面朝侧面或上面两个方向安装,用来安装外加的光学器材或配件。

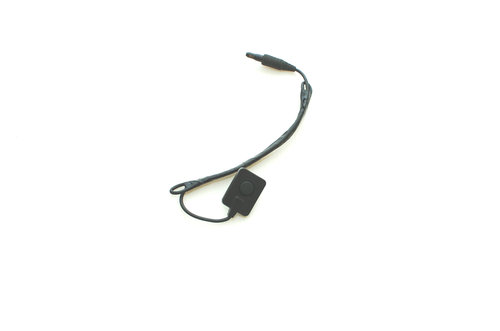

线控开关

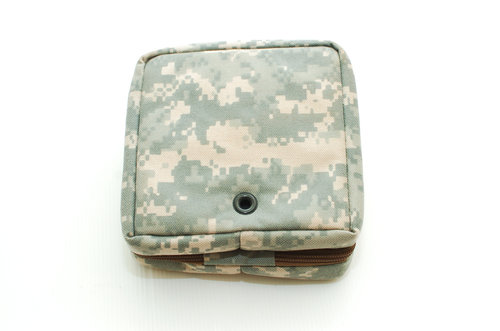

收纳袋

M320 GRANADE LAUNCHER Day/Night Sight  (DNS)
