AN/PEQ-15 ATPIAL 激光瞄准指示器

AN/PEQ-15 ADVANCED TARGET POINTER ILLUMINATOR AIMING LIGHT (ATPIAL)
AN/PEQ-15 ADVANCED TARGET POINTER ILLUMINATOR AIMING LIGHT (ATPIAL)先进目标标定照明瞄准灯具



AN/PEQ-15 ADVANCED TARGET POINTER ILLUMINATOR AIMING LIGHT (ATPIAL)


AN/PEQ-15 ADVANCED TARGET POINTER ILLUMINATOR AIMING LIGHT (ATPIAL)先进目标标定照明瞄准灯具,是AN/PEQ-2A的后继产品,与AN/PEQ-2A比较AN/PEQ-15体积只有AN/PEQ-2A一半,本体较厚固定座直接与本体结合,较无AN/PEQ-2A有较多的选择性,AN/PEQ-15本体的设计比较像个倒过来的凹字,中间凹陷出结合了1913轨道座用以降低高度,这洋的设计使AN/PEQ-15本体安装与武器上面时,能更贴近武器本体,若受外力撞击时不至于造成固定坐断裂,过去AN/PEQ-2A使用1913轨道座固定时AN/PEQ-2A后方基本上是悬空的,撞击面如果是在后方,则会使AN/PEQ-2A断成两截,笔者看过两次AN/PEQ-2A断成两截的照片真不是一个惨字可以形容的。AN/PEQ-15使用一颗CR123的电池作为电源而不再採用3号电池为电源,而因为先前使用可充电式的CR123电池造成PEQ-14的灯泡烧毁问题,让人实在不想再尝试可充电式的CR123电池。
AN/PEQ-15开始将可视光雷射一并整合在其中,过去只有针对手枪用的LAM有可视雷射而步枪用的PEQ仅只有不可视光雷射和照明,不知道美军在战场上是否对可视光的镭射标定有需求,又或是噱头之类的小改变。

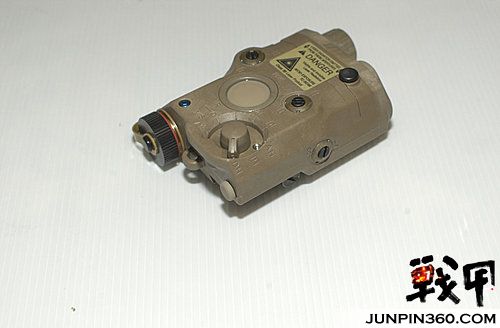

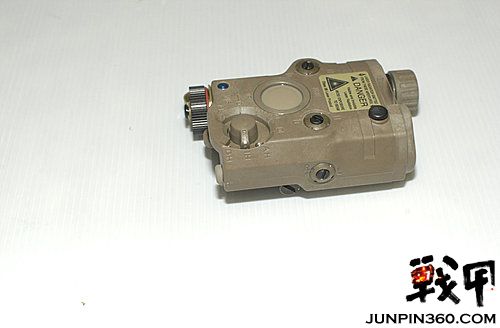

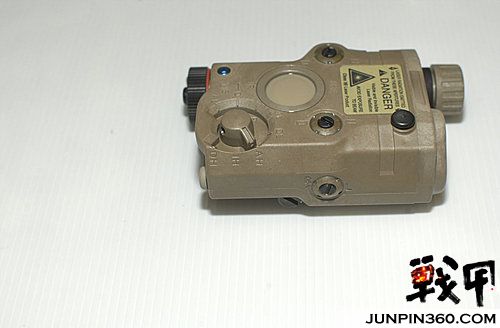

本体外观:

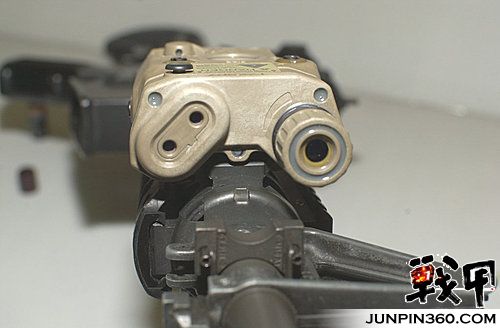

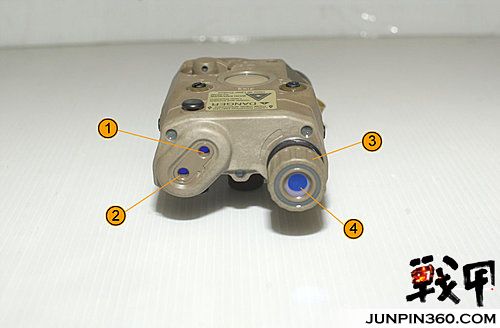

前方:



1. IR标定雷射
2.可视标定雷射
3.IR照明雷射焦距调整罩
4.IR照明雷射



IR照明聚焦时
IR照明在一般使用时就像使用标定雷射一洋,只不过光点范围较大一些。



IR照明散焦时
当转动IR照明雷射焦距调整罩(13)时,可以扩大照明的直径。

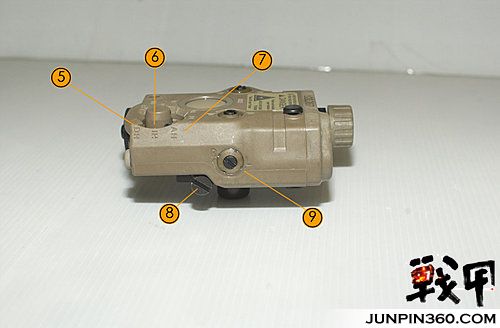

右侧


5. DH操作模式标示
6. IH操作模式标示
7. AH操作模式标示
8. 轨道座固定螺丝
9. 标定雷射水平校正旋钮

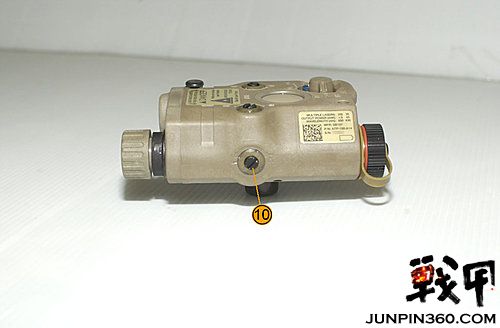

左侧


10. IR照明雷射水平校正旋钮

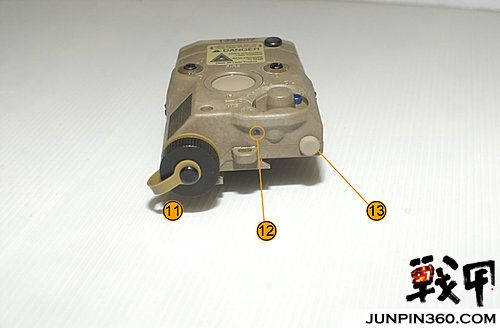

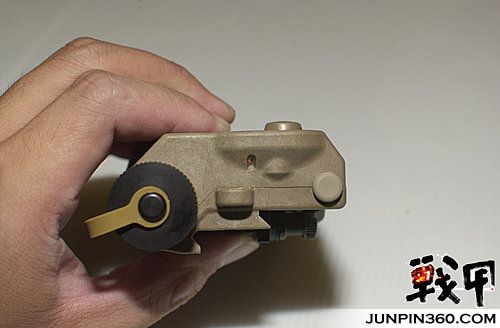

后方


11. 电池盖
12. 雷射作动指示器(TAN色位于后方,黑色位于模式开关旁)

灯号指示:
绿色 - 雷射啓动中
绿色闪烁- 程式化模式表示
橙色 - 程式化完成
红色 - 程式化失败,电池电量不足


13. 线控插座

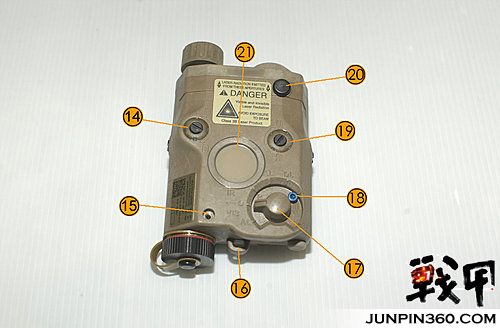

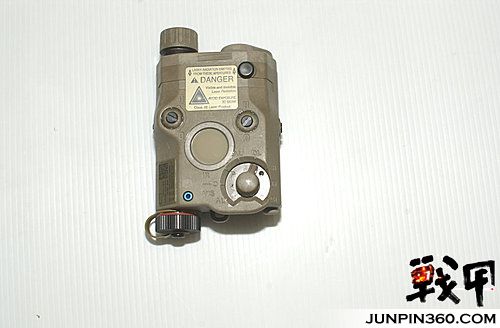

顶部

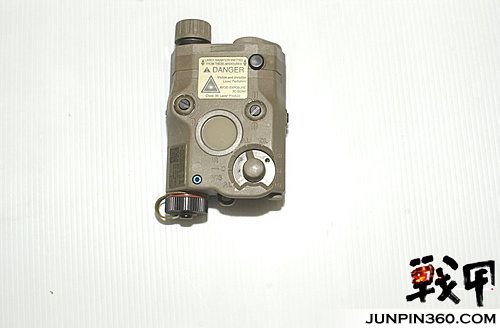

14. IR照明雷射垂直校正旋钮
15. 安全螺丝存放区
16. 吊绳耳
17. 模式选择开关
18. 安全螺丝
19. 标定雷射垂直校正旋钮
20. 镭射滤镜固定座
21. 雷射启动钮

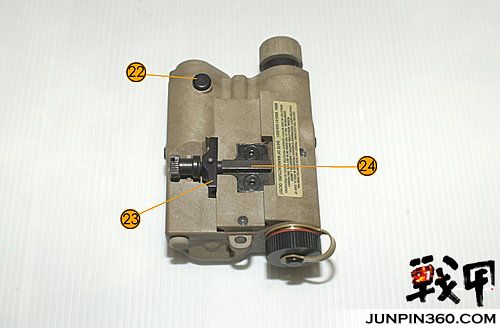

底部


22. 镭射滤镜固定座
23. 轨道座固定爪
24. 止挡

由此图片可以看到AN/PEQ-15固定座这型的设计,充分运用了轨道界面与轨道界面间的空间就像要让AN/PEQ-15安装后像是贴在枪上一洋。

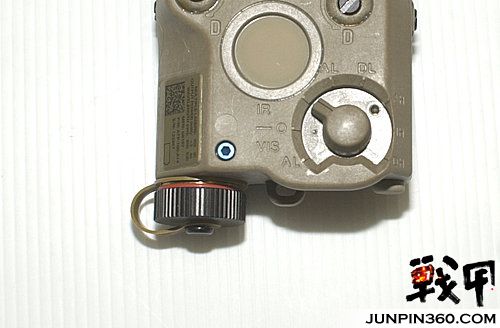

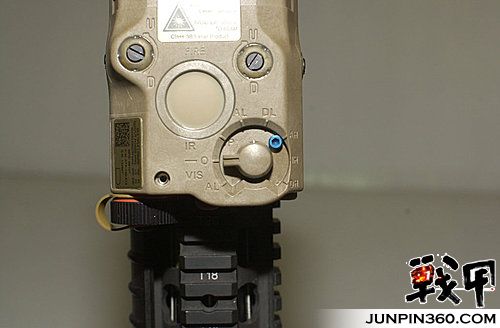

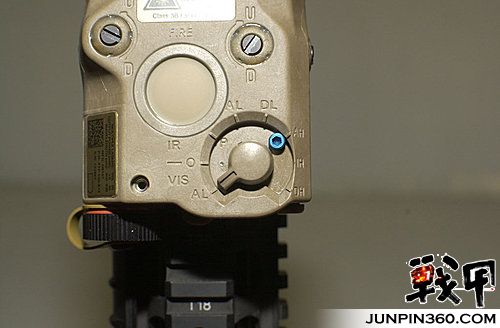

模式开关功能


模式:

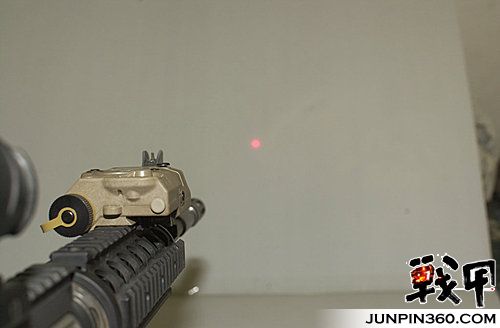

VIS AL (Visible Aim Laser) - 可视标定雷射

开关位于此处为可视光雷射模式,即为一般雷射标定器的用途。




O (OFF) - 关闭

开关位于此处为关闭。


P  (Program) - 程式化

程式化模式是笔者首次接触到的功能,经过研究了一番,原来程式化模式是用来设定IR雷射的闪烁频率。
闪烁频率则以其他IR模式来设定对应的闪烁频率,其闪烁频率如下:
AL - 持续作用无闪烁
DL - 每秒闪烁一次
AH - 每秒闪烁二次
IH - 每秒闪烁四次
DH - 每秒闪烁八次

设定方式:
1. 模式开关至于P的位置
2. 按住启动钮不放
3. 将模式开关转至与闪烁频率对应的位置持续五秒。

>>此时后方的LED会闪烁绿光(黑色的PEQ-15是看模式开关上的LED),会依据所选择闪烁频率闪烁(所以当欲设定的是持续作用模式的话便无闪烁)。

4. 放开启动钮,LED会闪烁三次橙色的光表示已完成程式化

>>LED持续呈红色的光表示程式化失败。


关闭电源或取下电池并不会恢复成预设模式,若是要使用持续照明模式还是要重新设定。

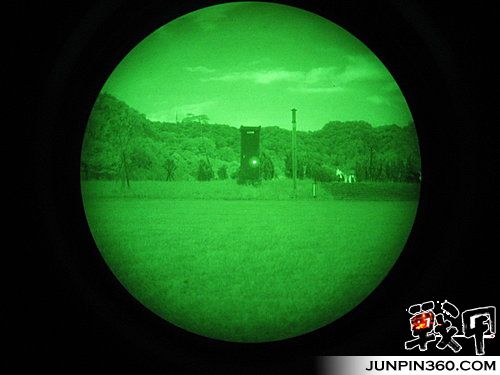

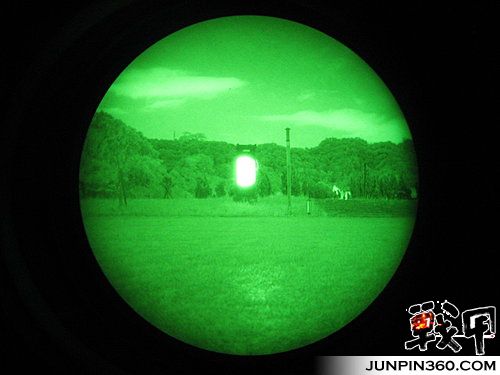

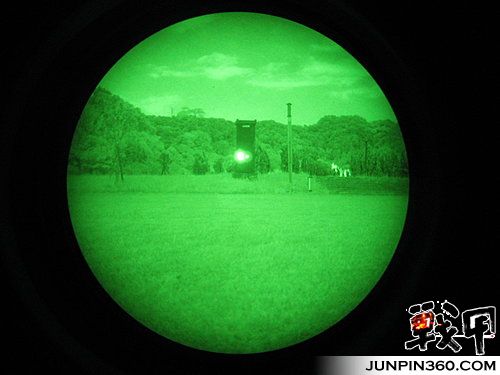

AL (Aim Low) - 标定低功率模式



AL (Aim Low) - 标定低功率模式


DL (Dual Low) - 标定及照明低功率模式



DL (Dual Low) - 标定及照明低功率模式
图片中左侧较大的光点为IR照明,右侧较小的为IR标定的光点。

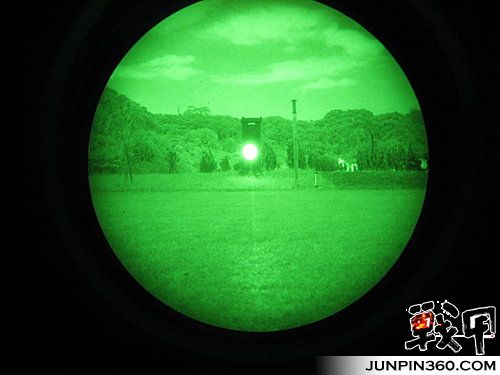

AH (Aim High) - 标定高功率模式


AH (Aim High) -标定高功率模式
由图片可见到标定镭射高功率输出时,可看见一条雷射光束。


IH (Illuminator High) - 照明高功率模式



IH (Illuminator High) -照明高功率模式
由图片可见到照明雷射高功率输出时,可看见一条雷射光束。


DH (Dual High) - 标定及照明高功率模式



DH (Dual High) -标定及照明高功率模式
标定及照明高功率模式下可看见两道雷射光束。

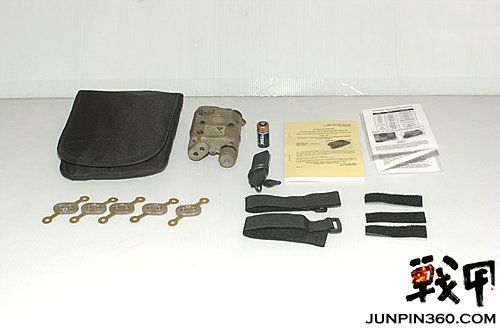

配件(Accessories)

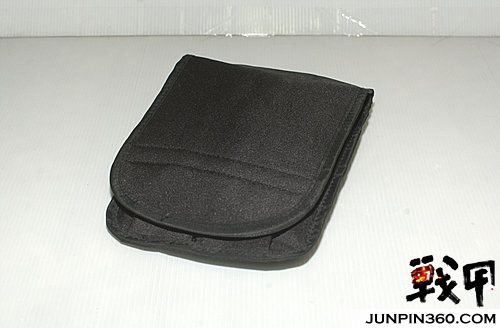

携行袋
INSIGHT 万年不变的携行袋,老实说真该改个款了。

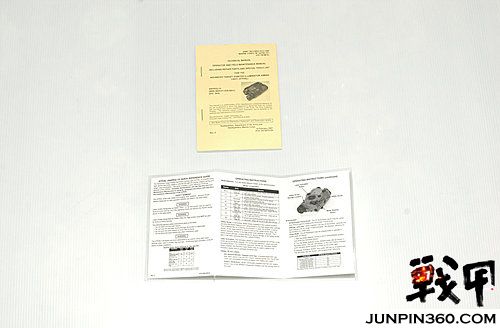

使用手册与快速惨考卡

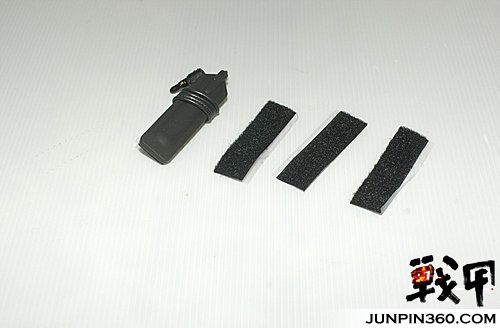

压力开关与魔鬼沾贴片

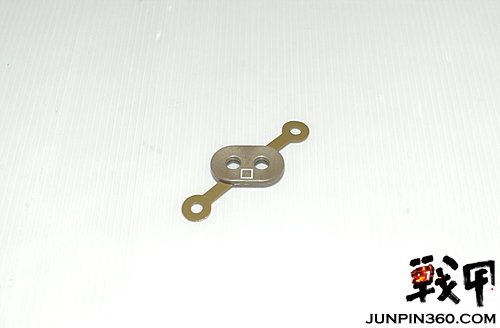

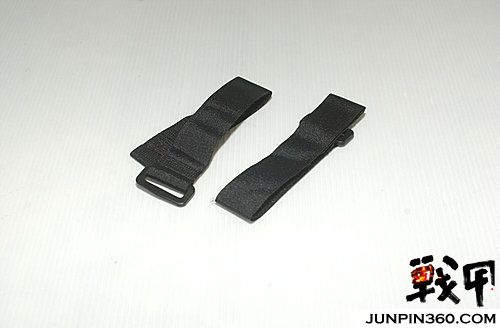

固定带

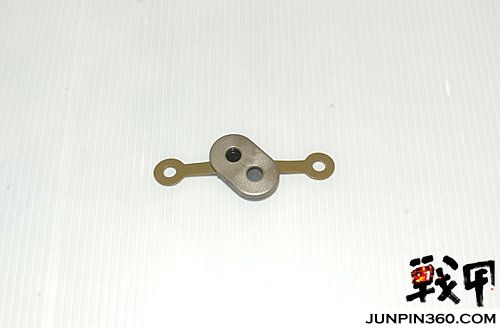

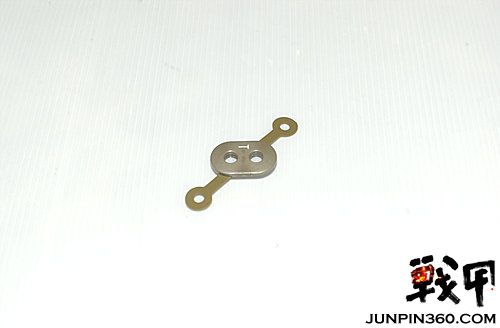

散光滤镜


当使用此滤镜的时候IR照明雷射不再以直线方式照明,反倒像是以一般手电筒方式来照明,距离上也较短。

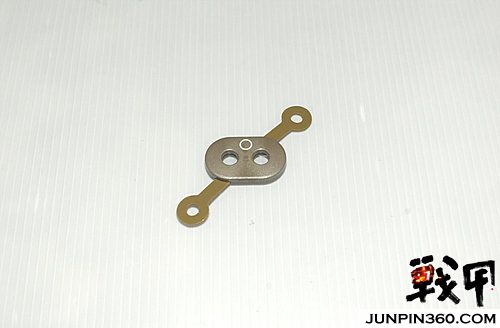

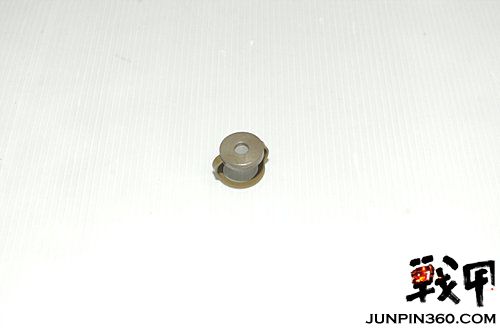

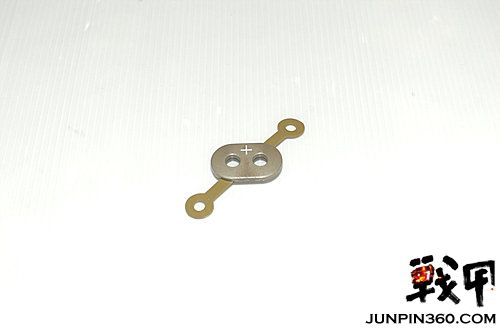

弱化滤镜


一般状态

弱化滤镜使用时

弱化滤镜使用时IR标定雷射的标定点和输出功率皆会降低,此种模式一般都用于训练中。

图形产生器(Pattern Generators)

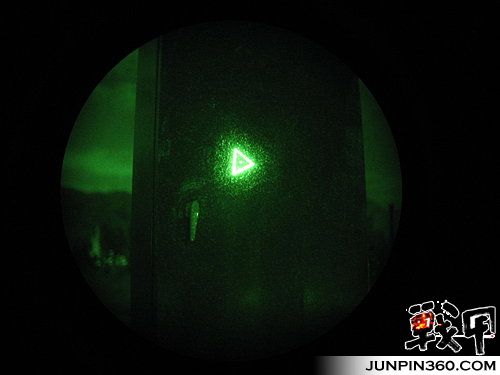

三角形图形产生器 - 所产生的标定图形

自AN/PEQ-2A起所有的PEQ都附有图形产生器,藉由图形产生器可使标定雷射呈现相对的图形,以利于辨识自己的标定点。

图形产生器 - 圆形





图形产生器 - 十字



图形产生器 - 方形



图形产生器 - T字



图形产生器 - 三角形
